Барьерные ограждения 11ДД-350-ГОСТ 26804-2012
Барьерные ограждения 11ДД-350-ГОСТ 26804-2012 с доставкой
ГК «МеталлЭнергоХолдинг» производит и реализует дорожные оградительные секции с доставкой по России. Предлагаем купить Барьерные ограждения 11ДД-350-ГОСТ 26804-2012 напрямую от производителя. Гарантируем качество конструкций и быструю доставку. Принимаем оплату наличными или безналичный расчет.
Конструкция барьерного ограждения 11ДД-350-ГОСТ 26804-2012
Проектирование и изготовление металлоконструкций выполняется в соответствии с действующими стандартами и техусловиями, что обеспечивает максимальную безопасность для участников дорожного движения. Основными элементами конструкции являются стойки, балки, консоли. Для соединения элементов конструкции применяется сварка и крепеж (болты, гайки, пластины).
Двухсторонние барьерные ограждения с уровнем удерживающей способности У5 поставляются комплектом, в который входят:
- начальные и конечные элементы конструкции,
- основная часть,
- крепеж,
- техпаспорт со штампом отделом технического контроля,
- инструкция по установке,
- сертификаты соответствия и качества.
Барьерные ограждения оснащаются светоотражателями, их количество регламентируется нормативами ГОСТа. Для защиты от коррозии поверхность конструкции оцинковывается, покрывается антикоррозионными составами.
Состав деталей конструкции рабочего участка дорожного ограждения
|
Тип элемента |
Количество деталей |
|
|---|---|---|
|
Название |
Вид |
|
| Секция балки | СБ | 2L/lp |
| Стойка | СД | L/a+1 |
| Консоль | KP | L/a+1 |
| Светоотражатель | ЭС | 2L/4 |
L — длина рабочего участка в м, а — расстояние между стойками в м, lp — расчетная длина секции балки в м. При проектировании двухъярусных барьерных ограждений количество основных и вспомогательных деталей, число крепежных элементов увеличивается в 2 раза.
Характеристики ограждений 11ДД на минимальную удерживающую способность в 350 кДж
Конструкции 11ДД различаются расстоянием между стойками и удерживающей способностью — барьер с маркировкой 11ДД-350 — это двухстороннее дорожное ограждение, удерживающая способность которого равна 350 кДж. Этот показатель определяет способность конструкции выдерживать ударные нагрузки и зависит от шага стоек, глубины их установки, типа используемых материалов. Барьерные ограждения могут изготавливаться усиленными двухъярусными, с жесткими консолями и консолями-амортизаторами.
Габариты стоек, секций на минимальную нагрузку в 350 кДж:
- Стандартная глубина установки стоек, секций — 1,1-1,15 м.
- Высота надземной части — 0,75 м.
- Расстояние между стойками — 1; 1,5 или 2 м.
Материалом для изготовления ограждений марки 11-ДД-350 служит горячекатаный швеллер №10-№16 ГОСТ 8240-97, C-образный профиль 120x55x18x5 мм или 100x80x35x5 мм ГОСТ 8282-83. Толщина металла балок — 3-5 мм. Монтаж разборных участков конструкции выполняется с применением крепежных элементов ГОСТ 7802-81, ГОСТ 7798-70, ГОСТ 5915-70, ГОСТ 11З71-78 — болтов M16x45,58; болтов M16x30,58; гаек M16; шайб 16 и 22.
Параметры, масса ограждений 11-ДД-350
|
Показатель |
Значение для типоразмера |
||
|---|---|---|---|
|
11ДД-3,0-350/1,5 |
11ДД-2,0-350/1,5 |
11ДД-1,5-350/1,0 |
|
| Удерживающая способность, кДж | 350 | 350 | 350 |
| Поперечный динамический прогиб, м | 1,5 | 1,5 | 1,0 |
| Ширина рабочей части ограждения | 1,7 | 1,7 | 1,2 |
| Масса, кг | 45,38 | 42,81 | 47,14 |
| Толщина балки, мм | 4,0 | 3,0 | 5,0 |
Размеры ограждений 11-ДД-350 с жесткими консолями
|
Параметр |
Значение |
||
|---|---|---|---|
| Высота мм |
750 | ||
| Удерживающая способность |
У4 | ||
| № швеллера для стоек | №14 | №16 | №14 |
| Толщина балки, мм | 3,0 | 4,0 | 5,0 |
| Интервал между стойками | 1,0 | 2,0 | 1,0 |
| Поперечный прогиб, м | 1,0 | 1,2 | 1,25 |
| Глубина монтажа стоек, м |
1,15 | ||
Элементы и габаритные параметры двухъярусных ограждений с консолями-амортизаторами
|
Показатель |
Значение |
||||
|---|---|---|---|---|---|
| Высота, мм |
1500 | ||||
| Удерживающая способность |
У5 |
У6 | У7 | ||
| Номер швеллера для стойки |
№10 |
№12 | №14 | ||
| Толщина балки, мм | 3,0 | 4,0 | 3,5 | 4,5 | 5,0 |
| Интервал между стойками | 1,7 | 2,1 | 1,1 | 1,5 | 1,0 |
| Поперечный прогиб, м | 1,3 | 1,1 | 1,2 | 1,0 | 1,1 |
| Глубина монтажа стоек, м |
1,15 | ||||
Применение барьерных ограждений с 2-волновыми балками и уровнем удерживающей способности У5

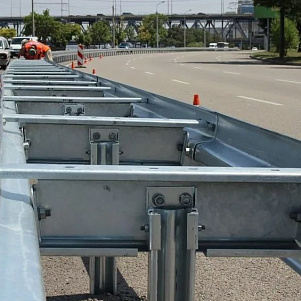

Металлические барьерные двухсторонние ограждения предназначены для установки на разделительных полосах двух- и четырехполосных автодорог, магистралей и скоростных трасс. Использование дорожных ограждений предотвращает выезд машин на встречную полосу, многократно снижает создание аварийных ситуаций на дорогах.
Как купить барьерные ограждения 11ДД-350-ГОСТ 26804-2012
В нашей компании вы можете купить барьерные ограждения 11ДД-350 в любых объемах по выгодным ценам. Чтобы сделать заказ, позвоните в отдел продаж по телефону +7 (42622) 721-37 или отправьте вашу заявку на почту birobidzhan@zakaz-met.ru. Специалист свяжется с вами в ближайшее время, расскажет об условиях оплаты и сроках поставки, ответит на все возникшие вопросы.
