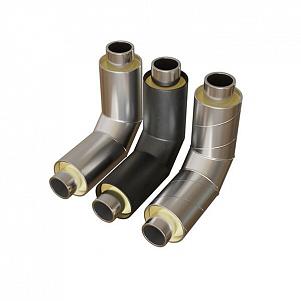

Отводы ППУ

Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ 1000/1000
Цена от: 7,934.00
RUB
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ 400/400
Цена от: 4,486.00
RUB

Отвод стальной 90 градусов б/ш г/д 108х4,5/180 ППУ-ОЦ 400/400 по самой низкой на рынке цене

ГК «МеталлЭнергоХолдинг» предлагает большой выбор элементов трубопровода с доставкой по России. У нас можно купить отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ оптом и в розницу от производителя. Чтобы сделать заказ, обратитесь к нашему менеджеру.

Описание и назначение отвода 90 гр. бесшовного

Отводы с углом изгиба 90 градусов предназначены для изменения направления потока транспортируемой среды. Трубопроводные элементы с тепловой изоляцией применяются для монтажа систем отопления и тепловых сетей, технологических трубопроводов в химической и перерабатывающей промышленности.

Таблица. Технические характеристики отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ОЦ 400/400

Параметры

Значения

Наименование

отвод бесшовный

Угол изгиба

90 градусов

Диаметр трубы

108,0 мм

Толщина стенки

4,5 мм

Диаметр наружной оболочки

180,0 мм

Длина каждого колена

400,0 мм

Теплоизоляция

пенополиуретан (ППУ)

Оболочка

тонколистовая сталь (ОЦ)

Масса изделия

13,3 кг

Как купить отводы ППУ-ОЦ 90 гр. б/ш г/д 108х4,5/180 400/400 оптом и в розницу

Для покупки элементов трубопровода, вам необходимо связаться с нашим менеджером по телефону +7 (42622) 721-37 или почте birobidzhan@zakaz-met.ru, который предоставит вам всю необходимую информацию о товаре и условиях сотрудничества, подробно ответит на все интересующие вас вопросы.

Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ПЭ 1000/1000
Цена от: 8,178.00
RUB
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х4,5/180 ППУ-ПЭ 400/400
Цена от: 4,888.00
RUB
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ОЦ 1000/1000
Цена от: 9,317.00
RUB

Отвод 90 градусов б/ш г/д 108х4,5/200 ППУ-ОЦ 1000/1000 от производителя

Отвод 90° б/ш г/д 108х4,5/200 ППУ-ОЦ 1000/1000 представляет собой разновидность фасонного элемента, используемого в различных трубопроводных коммуникациях. В качестве основы использована стальная бесшовная труба, а повышенные изоляционные свойства достигаются за счет высококачественного слоя ППУ. Изготавливается в соответствии с ГОСТ 30732-2020.

Основные параметры и размеры ППУ отвода бесшовного 90 гр.

Наименование показателя

Значение

Диаметр трубы, D, mm

108,0

D1, mm (диаметр с изоляцией)

180,0

Тип изоляции

ППУ-ОЦ

Толщина стенки, мм

4,5

Длина плеча

1000/1000

Масса 1 ед., кг

28,50

Назначение и сфера применения ППУ отводов:

  • Основное предназначение отвода диаметром 108,0мм – изменение направления потока перемещаемой по трубопроводу среды;

  • Устанавливать фасонный элемент можно в вертикальном или горизонтальном положении, а также под любым углом по отношению к плоскости магистрали;

  • Наибольшее применение отводы бесшовные получили при прокладке систем водоснабжения, водоотведения, отопления.

Преимущества отводов электросварных б/ш г/д 108х4,5/200 ППУ-ОЦ:

  • Повышение надежности работы коммуникации (за счет поглощения колебаний внутренней энергии системы);

  • Длительный срок службы – до 30 лет и более;

  • Хорошая свариваемость;

  • Повышенная стойкость к перепадам давления;

  • Устойчивость к механическим повреждениям и нагрузкам.

Где купить отвод 90 гр. бесшовный г/д 108х4,5/200 ППУ-ОЦ 1000/1000 по самой низкой на рынке цене

Группа компаний МеталлЭнергоХолдинг предлагает отводы стальные бесшовные внутренним диаметром 108 мм в ППУ-ОЦ изоляции оптом и в розницу по заводской цене. Продукция собственного изготовления поставляется по адресу клиента в любую точку РФ, а также в ряд стран СНГ. Для покупки обратитесь к нашим менеджерам по номеру телефона +7 (42622) 721-37 или электронной почте birobidzhan@zakaz-met.ru

Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ОЦ 400/400
Цена от: 5,777.00
RUB
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 1000/1000
Цена от: 9,605.00
RUB
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400
Цена от: 5,882.00
RUB

Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 напрямую от компании-изготовителя ГК «МеталлЭнергоХолдинг»

Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 служит для изменения направления прокладки трубопровода с пенополиуретановой теплоизоляцией, в оболочке из полиэтилена. Он производится в ГК «МеталлЭнергоХолдинг» строго в соответствии с нормами регламента, мы предоставляем нашим клиентам всю необходимую документацию.

Свойства отвода 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400

Конструкция отвода 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 выполнена в соответствии ГОСТ 17375-2001, исполнения 2. Теплоизоляционный слой ППУ и защитная оболочка ПЭ типа 2, нанесены по техническим условиям ГОСТ 30732-2020. Корпус патрубка изготовлен из углеродистой или низколегированной конструкционной стали, подходящей по пластичности для изгиба штамповкой, или для протяжки по сердечнику.

Характеристики покрытых полиэтиленом стальных изменяющих направление потока патрубков диаметром 200 мм с пенополиуретановым изоляционным слоем

Параметр Значение
Угол отвода, ° 90
Наружный диаметр стального фитинга, мм 108
Толщина стенки, мм 4,5
Толщина ППУ изоляции мм 40,2
Диаметр наружный, с ППУ-ПЭ, мм 200
Длина сторон отвода, по осям, мм 400/400
Расчетный вес, кг 12

Применение направляющей трубопроводной арматуры из стали с пенополиуретановой прослойкой

Отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 востребован при прокладке трубопроводов различного назначения. Данные патрубки используют, когда требуются теплоизоляционные особенности направляющей арматуры.

Купить отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 по выгодной цене

ГК «МеталлЭнергоХолдинг» предлагает своим клиентам купить отвод 90 гр. б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400 по оптовой цене. Для оформления заказа позвоните по номеру телефона +7 (42622) 721-37, напишите на электронную почту birobidzhan@zakaz-met.ru или заполните форму обратной связи на сайте компании. Мы организуем доставку грузов до наших клиентов по всей России и в страны СНГ.

Патрубки изменяющие направление потока б/ш г/д 108х4,5/200 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ОЦ 1000/1000
Цена от: 7,577.00
RUB
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ОЦ 400/400
Цена от: 4,350.00
RUB
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ПЭ 1000/1000
Цена от: 7,812.00
RUB
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х4/180 ППУ-ПЭ 400/400
Цена от: 4,741.00
RUB
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 1000/1000
Цена от: 8,960.00
RUB
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 400/400
Цена от: 5,641.00
RUB

Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 400/400 от производителя

Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 400/400 представляет собой изогнутую вставку, без которой не обойтись при выполнении монтажа и строительства трубопровода. Изогнутая под определенным углом труба покрывается пенополиуретановой теплоизоляцией.

Назначение и особенности отвода ППУ 90 градусов

При прокладке магистралей важным фактором является обеспечение надежной защиты трубопровода от внешних факторов окружающей среды (ветра, дождя, снега, солнечных лучей), а также от различных повреждений сооружения. Самым простым способом решения проблемы является установка отвода с нанесенной поверх изоляции стального оцинкованного листа. Это помогает изменить направление трубопровода, а за счет теплоизоляции удается сделать это без потери тепловой энергии.

Технические характеристики отвода 90 гр. б/ш г/д 108х4/200 ППУ-ОЦ 400/400

Толщина стенки

4 мм
Диаметр оболочки 200 мм
Диаметр 108 мм
Длина 400 мм
Тип бесшовная
Объем 0.032 м3
Покрытие ППУ-ОЦ
Тип изоляции 2
Угол изгиба 90°
Вес 14 кг.

Применение стальных отводов

Отводы принимают на себя внутренние колебания, что не позволяет системе перемещаться с нарушением проектных показателей. Применяется при прокладке трубопроводов, монтаже теплотрассы.

Купить отвод 90 гр. бесшовный г/д 108х4/200 ППУ-ОЦ 400/400 по самой низкой на рынке цене

В нашей компании по доступной цене вы можете купить отводы бесшовные с доставкой по России. У нас удобные методы для оплаты товара, быстрая обработка заказа. Мы предоставляем рассрочку платежа оптовым и постоянным клиентам. Для покупки обратитесь к нашим менеджерам по номеру телефона +7 (42622) 721-37 или электронной почте birobidzhan@zakaz-met.ru


Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ПЭ 1000/1000
Цена от: 9,238.00
RUB
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х4/200 ППУ-ПЭ 400/400
Цена от: 5,736.00
RUB
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ОЦ 1000/1000
Цена от: 8,283.00
RUB
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ОЦ 400/400
Цена от: 4,619.00
RUB
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 1000/1000
Цена от: 8,539.00
RUB
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400
Цена от: 5,033.00
RUB

Отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400 от производителя ГК «МеталлЭнергоХолдинг»

ГК «МеталлЭнергоХолдинг» занимается поставками элементов трубопровода во все регионы России. У нас можно купить отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400 оптом и в розницу. Предлагаем выгодные условия сотрудничества — гарантии производителя, конкурентоспособные цены, скидки на объем, быструю доставку в ваш город, возможен самовывоз. Чтобы заключить договор, обратитесь к нашему менеджеру.

Свойства отвода 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400

Отводы стальные в ППУ изоляции с защитным покрытием ПЭ предназначены для комплектации трубопроводов при прокладке тепловых сетей. Применение отводов в тепловой изоляции обеспечивает возможность изменения направления потока рабочей среды. Для изготовления используется бесшовный горячекатаный трубный прокат из конструкционной стали.

Характеристики отводов под прямой угол с размерами 108х5/180 400/400в пенополиуретановой изоляции и оболочке PE

Параметры Значения
Наименование отвод стальной
Тип бесшовный
Угол отвода 90 градусов
Присоединительный диаметр 108,0 мм
Толщина стенки 5,0 мм
Оболочка пенополиуретан
Защитное покрытие полиэтилен
Диаметр оболочки 180,0 мм
Длина плеча 400,0 мм
Масса 12,4 кг

Купить отвод 90 гр. б/ш г/д 108х5/180 ППУ-ПЭ 400/400 по выгодной цене

Чтобы заказать элементы трубопровода, позвоните по телефону +7 (42622) 721-37, отправьте заявку по электронной почте birobidzhan@zakaz-met.ru или воспользуйтесь формой заказа на сайте. Наш представитель перезвонит вам для уточнения деталей, подготовит коммерческое предложение, сориентирует по срокам доставки отводов ППУ-ПЭ 400/400, ответит на все возникшие вопросы.


Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ОЦ 1000/1000
Цена от: 9,666.00
RUB
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ОЦ 400/400
Цена от: 5,910.00
RUB
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ПЭ 1000/1000
Цена от: 9,966.00
RUB
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х5/200 ППУ-ПЭ 400/400
Цена от: 6,026.00
RUB
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ОЦ 1000/1000
Цена от: 8,974.00
RUB
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ОЦ 400/400
Цена от: 4,883.00
RUB
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000
Цена от: 9,251.00
RUB

Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000 качества по ГОСТу

Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000 изготовлен в соответствии с техническими условиями ГОСТ 30732-2006 из фрагментов бесшовной горячекатаной толстостенной трубы. Сварной фитинг в пенополиуретановой теплоизоляционной оболочке с полиэтиленовым кожухом предназначен для монтажа теплотрасс, подходит для наземной и подземной прокладки. Он обеспечивает плавное изменение направление потока под прямым углом без создания зон турбулентности и повышенного давления.

Конструкция отвода 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000

В пенополиуретане предусмотрены центрирующие опоры, обеспечивающие равномерность вспененного слоя. Проложены проводники-индикаторы для оперативного обнаружения протечек. Концы приварных патрубков отвода 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000 не изолированы, подготовлены под сварку. Поставляются фитинги в пленочной герметичной упаковке, исключающей контакт с влагой.

Эксплуатационные характеристики стальных бесшовных отводов 90° 108х6/180 в ППУ-изоляции и полиэтиленовой оболочке

Параметр Значение
Объем 0,18 м3
Угол поворота 90°
Стальная труба толщина стенки 6 мм
наружный диаметр 108 мм
условный проход 100 мм
Длина плеча 1000 мм
Тип изоляции 1/стандарт/
Предельное давление теплоносителя в системе 1,6 МПа
Диаметр с учетом толщины оболочки 180 мм
Масса 35,7 кг
Температура теплоносителя +70…150 °C
долговременной эксплуатации +140 °C
кратковременная нагрузка (пиковая) +160 °C

Как купить отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000 по лучшей цене за штуку

Заказы принимаем по телефону +7 (42622) 721-37, почте birobidzhan@zakaz-met.ru и посредством онлайн-формы на странице. Купить купить отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 1000/1000 по сниженной цене могут оптовые и постоянные заказчики ГК «МеталлЭнергоХолдинг».


Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 400/400
Отвод 90 гр. б/ш г/д 108х6/180 ППУ-ПЭ 400/400
Цена от: 5,317.00
RUB
Отвод 90 гр. б/ш г/д 108х6/200 ППУ-ОЦ 1000/1000
Отвод 90 гр. б/ш г/д 108х6/200 ППУ-ОЦ 1000/1000
Цена от: 10,357.00
RUB
Отвод 90 гр. б/ш г/д 108х6/200 ППУ-ОЦ 400/400
Отвод 90 гр. б/ш г/д 108х6/200 ППУ-ОЦ 400/400
Цена от: 6,174.00
RUB

Отводы ППУ оптом и в розницу, в любой защитной оболочке

Отводы ППУ — это стальные фитинги с пенополиуретановой (ППУ) теплоизоляцией, в полиэтиленовой (ПЭ) или металлической с оцинкованным покрытием (ОЦ) защитной оболочке, предназначенные для сварного соединения деталей трубопроводов с целью изменения направления потока неагрессивной жидкой рабочей среды под углом 30°, 45°, 60°, 90° при температуре не выше +150 °C. Соответствуют техническим условиям ГОСТ 30732-2020. Фитинги заводской готовности.

ГК «МеталлЭнергоХолдинг» реализует отводы ППУ ПЭ, ОЦ в любом количестве. Детальные технические размеры приобретаемых изделий уточняйте у менеджера при оформлении заказа.

Сортамент отводов ППУ

Размеры отвода (колена) в ППУ-изоляции и защитной оболочке по ГОСТ 30732-2020

Наружный диаметр основной части стальной конструкции, мм

Внешний диаметр ПЭ оболочки, см

Внешний диаметр ОЦ оболочки, см

Длина, м, при угле поворота

Стандартное исполнение

Усиленная конструкция

Стандартное исполнение

Усиленная конструкция

30°

45°

60°

90°

32

12,5

12,5

1

1

1

1

38
45
57 14 14
76 14 16 16
89 16 18 18
108

18

20

20
114 20 22,5
133 22,5 25 22,5 25
159 25 28 25 31,5
219 31,5 35,5 31,5 35,5
273 40 45 40 45
325 45 50 45 50

0,72

0,786

0,86 1,05
377 50 56 50 0,883

1,1

426 56 63 56 60 0,734 0,807 0,889
530 71 80 67,5; 71 77,5

0,761

0,848

0,946 1,2

630

80

90

77,5; 80

87,5

0,945 1,3

0,819

0,911 1,014 1,28

720

90

100

87,5; 90

107,5

0,948

1,066

1,4
0,843 1,37

820

100

110

97,5; 100

117,5

0,82

0,99

1,073

1,6
1,47

920

110

120

107,5; 110

0,846

1,032

1,132

1,772
107,5 1,57

1020

120

117,5; 120

0,874

1,022

1,189

1,924
1,62
1220 142,5 137,5; 142,5 0,927 1,105 1,304 1,82
1420 160 157,5; 160 0,98 1,188 1,42 2,02

В наличии также есть крутоизогнутые отводы ППУ ГОСТ 17375-2001, позволяющие изменить направление движения неагрессивной жидкой рабочей среды на 45°, 90°, 180°. По требованию заказчика допускается производство отводов ППУ по индивидуальным чертежам, с другим углом отклонения.

Применение стальных отводов в пенополиуретановой изоляции

ГОСТ 30732-2020 регламентирует технические условия для изготовления стальных отводов с пенополиуретановой теплоизоляцией в широкой размерной линейке. Фитинги данного вида предусматривают сварное соединение с другими деталями трубопровода при обязательном условии последующего восстановления соответствующего теплоизоляционного слоя и защитного покрытия в месте стыковки.

Условия применения зависят от вида защитного покрытия согласно таблице. Расчетный период эксплуатации фитингов при соблюдении технологических норм не меньше 30 лет.

Применимость отводов для теплосетей, холодного, горячего водоснабжения

Вид защитной оболочки

Предназначение

Полиэтиленовая (ПЭ) Подземная прокладка
Стальная с оцинкованным покрытием (ОЦ) Надземная прокладка, монтаж в тоннелях

Как купить отводы ППУ по оптимальной цене за штуку

ГК «МеталлЭнергоХолдинг» предлагает своим клиентам купить отвод ППУ, цена зависит от технических параметров, объема приобретаемых фасонных деталей. Детальная информация по телефону после подачи заявки. Заполняйте форму, звоните на номер +7 (42622) 721-37 или пишите на e-mail birobidzhan@zakaz-met.ru — консультация специалиста бесплатна.


«МеталлЭнергоХолдинг» - надежный поставщик металлопроката более 10 лет

Централизованные поставки металлопродукции в 950 городов России и СНГ Централизованные поставки металлопродукции в 950 городов России и СНГ более 120 000 заказчикам
Резка и обработка металлопроката любых марок сталей Резка и обработка металлопроката любых марок сталей, в России. Производим горячее и гальваническое цинкование металлопроката и трубной продукции.
Внутренний и внешний контроль качества Внутренний и внешний контроль качества отпускаемой металлопродукции. Весь металлопрокат сертифицирован.
Доставим металлопрокат по всей России Доставим металлопрокат по всей России удобным для Вас способом и транспортом. А так же в любой речной и морской порт.
