Кабели силовые напряжением 0,66 кВ

Кабель 0,66 кВ для стационарных установок и устройств

Предлагаются силовые кабели с максимальным напряжением 0,66 кВ по доступной цене. Проводники имеют изоляцию из пластмассы, производятся в соответствии с нормами ГОСТ 31996-2012, ТУ и прочей технической документации. Используются для транспортировки электроэнергии в стационарных устройствах с переменным напряжением 0,66 кВ, частотой тока 50 Гц.

Ассортимент кабелей силовых на номинальное напряжение 0,66 кВ

Параметры классификации силового электрокабеля:

  • Материал, проводящий электрический ток. Используется медь или алюминий.
  • Вид изоляционного материала. Применяется ПВХ, сшитый полиэтилен, полимерные композиции без галогенов.
  • Наличие брони, ее тип. Есть изделия без брони и имеющие дополнительное покрытие. В качестве бронированной оплетки используются ленты, проволока из оцинкованной стали или алюминия.
  • Материал внешней оболочки. Используется ПВХ, полиэтилен, композиции из полимеров без галогенов.
  • Наличие металлического экрана или его отсутствие.
  • Требования к пожарной безопасности.
  • Форма поперечного сечения. Она может иметь круглый или плоский вид.
  • Конструкционные особенности жил, проводящих электрический ток. Жилы выполняются из одной или нескольких проволок, могут иметь разную конструкцию.

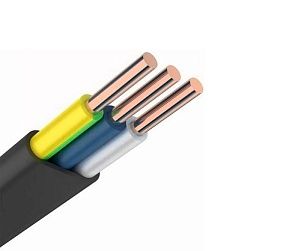

Исходя из указанных параметров, выделяют большое разнообразие марок силового кабеля с разными техническими параметрами. Притом к кабелю с рабочим напряжением до 0,66 кВ предъявляется ряд требований. Так, жилы должны соответствовать нормам ГОСТ 22483; в огнестойких изделиях применяются медные проводники — например, в каталоге имеется силовой кабель с медными жилами ВВГ-Пнг(A). Его изоляция и кожух выполнены из ПВХ, противодействующего распространению процесса горения.

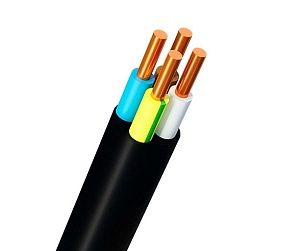

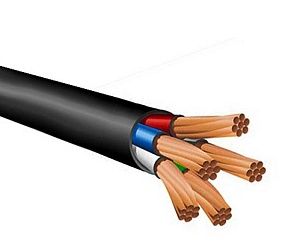

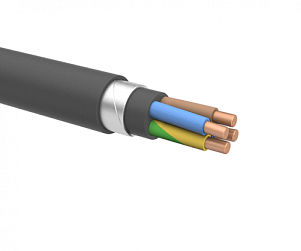

Конструкция кабелей ВВГ и ППГ на 660 V

Конструктивные особенности кабелей силовых в ПВХ-пластикате и ПЭ:

  • до 16 мм2 поперечное сечение одножильного или многожильного изделия имеет круглую форму;
  • возможно изготовление многожильного проводника с сечением до 50 мм2 включительно круглой формы;
  • могут использоваться уплотненные проводники до 50 мм2;
  • для удобства использования многожильных кабелей изоляция каждого проводника имеет свой цвет.

Сечения жил кабеля по ГОСТ 31996-2012 (медь, алюминий)

Вид жилы

Поперечное сечение жил, мм2

круглой формы

секторной формы

медная

алюминиевая

медная алюминиевая
Из одной проволоки 1,5—50 2,5—50 - 25—50
Из нескольких проволок 16—50 25—50 25—50 25—50

Количество жил может составлять от 1 до 5. Поперечное сечение силового кабеля с расчетным напряжением 0,66 кВ не должно превышать 50 мм2 — оно может составлять 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50 мм2. Широкий сортамент кабельной продукции позволяет подобрать типоразмер с нужными эксплуатационными свойствами.

В многожильных исполнениях каждый проводник имеет собственную изоляцию, которая должна плотно прилегать к проводнику. В многожильном кабеле толщина всех проводников имеет равное значение. В кабеле с четырьмя жилами с поперечным сечением более 25 мм2 может быть одна жила с меньшим диаметром. Она используется в качестве заземления. Требованиями ГОСТ 31996-2012 не запрещается увеличивать толщину изоляции.

Площадь сечения основной жилы и заземления кабеля до 0,66 кВ

Название жилы

Поперечное сечение жилы, мм2

Основная 25 35 50
Заземление 16 16 25

Сравнение толщины пластмассовой изоляции кабеля на 0,66, 1 и 3 кВ

Номинальное напряжение кабеля, кВ

Номинальное сечение жилы, мм2

Номинальная толщина изоляции, мм

из ПВХ-пластиката или из композиций, не содержащих галогенов

из сшитого полиэтилена

0,66 1,5 и 2,5 0,6 0,6
0,66 4 и 6 0,7 0,6
0,66 10 и 16 0,9 0,6
0,66 25 и 35 1,1 0,8
0,66 50 1,3 0,9
1 1,5 и 2,5 0,8 0,7
1 4—16 1 0,7
1 25 и 35 1,2 0,9
1 50 1,4 1
1 70 1,4 1,1
1 95 1,6 1,1
1 120 1,6 1,2
1 150 1,8 1,4
1 185 2 1,6
1 240 2,2 1,7
1 300 2,4 1,8
1 400 2,6 2
1 500 2,8 2,2
1 625 и 630 2,8 2,8
1 800 2,8 2,6
1 1000 3 2,8
3 10—240 2,2 2
3 300 2,4 2
3 400 2,6 2
3 500 2,8 2,2
3 625 и 630 2,8 2,8
3 800 2,8 2,6
3 1000 3 2,8

Заказ кабеля силового 0,66 кВ в пластмассовой изоляции с доставкой

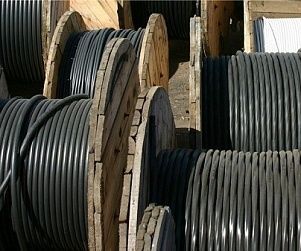

ГК МеталлЭнергоХолдинг реализует силовые кабели с напряжением 0,66 кВ в широком ассортименте. Поставляется продукция в бухтах, предусматриваются скидки для постоянных клиентов и оптовых покупателей. Срок эксплуатации проводника составляет 25—40 лет в зависимости от конструкции — чтобы получить консультацию менеджера о параметрах проводников и оформить заказ, напишите на почту birobidzhan@zakaz-met.ru или наберите номер телефона +7 (42622) 721-37.
