Резервуары вертикальные стальные РВС
Купить РВС-1000 м3 - вес, масса от ГК «МеталлЭнергоХолдинг»
Наша компания занимается проектированием и производством резервуаров. Предлагаем купить РВС-1000 м3, габаритные размеры, вес (массу) и другие характеристики резервуара можно уточнить у нашего менеджера по телефону +7 (42622) 721-37. Доставка металлоконструкций осуществляется по всей территории РФ и стран СНГ. Чтобы сделать заявку, обратитесь к нашему специалисту.

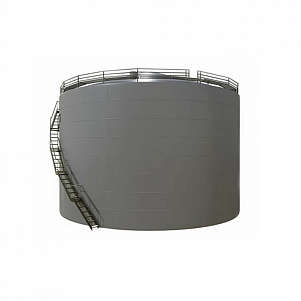

Резервуар РВС-1000 м3 - описание и характеристики
Резервуар стальной вертикального типа применяется для хранения продуктов переработки нефти и других жидкостей плотностью до 1 т/м3.
Возможные варианты конструктивного исполнения PBC-1000 м3:
-
без понтона;
-
со стационарной крышей и понтоном;
-
с плавающей крышей.
Еще один вариант конструкции — резервуар с двойной стенкой по типу «стакан в стакане». Конструкция с дополнительным защитным кожухом минимизирует риск разгерметизации резервуара и утечки хранимого продукта.
Таблица. Основные характеристики РВС-1000 м3:
Параметры | Значения |
Диаметр | 10420 мм |
Высота | 120000 мм |
Рабочее давление | 0,07 МПа |
Плотность хранимого продукта | не выше 1 т/м3 |
Макс.температура рабочей среды | +95С |
Материал изготовления | углеродистая и нержавеющая сталь |
Марка стали | Ст3 |
Антикоррозийная защита | грунтовка ГФ-021 |
Комплектация | по согласованию с заказчиком |
Сейсмичность района установки | до 8 баллов |
Гарантийный срок эксплуатации | 5 лет |
Расчетный срок службы | 30 лет |
СТЕНКА | |
Количество обечаек | 8 шт |
Толщина металла | 5,0 мм |
Масса всех поясов | 13765 кг |
ДНИЩЕ | |
Толщина металла | 6,0 мм |
Площадь поверхности | 85,8 м2 |
Масса | 3507 кг |
КРЫША | |
Толщина настила | 4,0 мм |
Площадь поверхности | 87,45 м2 |
Масса | 6247 кг |
ЛЕСТНИЦА | |
Тип лестницы | винтовая |
Масса | 1465 кг |
ТЕХНОЛОГИЧЕСКАЯ ПЛОЩАДКА С ОГРАЖДЕНИЯМИ | |
Масса | 1375 кг |
ЛЮКИ | |
Диаметр | 500 мм, 800 мм |
Масса всех люков | 435 кг |
ПАТРУБКИ И ШТУЦЕРЫ | |
Диаметр | 100 мм |
Количество | 3 шт |
Масса | 36,5 кг |
ОБЩАЯ МАССА | 26830 кг |
В таблице представлены параметры, соответствующие типовому проекту. Под заказ возможно изготовление резервуаров со стенками большей толщины.
Как мы работаем:
-
Проектирование и разработка. Процесс изготовления начинается с подготовки проекта резервуара, включая определение размеров, комплектации, материального и конструктивного исполнения с учетом вида и характеристик хранимого продукта, температуры эксплуатации и других факторов, оказывающих влияние на конструкцию.
-
Подготовка. Выполняется изготовление деталей конструкции, укрупнение и сворачивание в рулоны.
-
Доставка. Детали конструкции и комплектующие доставляются на объект заказчика.
-
Сборка и сварка. На подготовленном железобетонном основании выполняется развертывание рулонов днища, поясов, крыши с последовательной сборкой и сваркой либо монтаж полистовым способом.
-
Контроль качества. Способы и объем испытаний резервуара согласуются с заказчиком.
-
Пуск в эксплуатацию. После проверки функциональности всех узлов проводятся пусконаладочные работы.
Способы изготовления вертикальных резервуаров
Как правило, емкости такого объема изготавливаются методом рулонирования. В случае, если монтажные работы предстоит проводить в ограниченном пространстве, возможно полистовое изготовление.
Материальное исполнение РВС
При выборе марки стали учитываются условия эксплуатации, а также состав и другие характеристики хранимого продукта.
Применяемые для изготовления стальных резервуаров марки стали:
-
Ст3 — для строительства резервуаров в районах с температурой воздуха до -40С;
-
09Г2С — для строительства сварных емкостей в районах с температурой воздуха до -60С;
-
спецстали и кислотостойкие стали — для хранения питьевой воды, пищевых продуктов, химически активных сред.
Контроль качества
Каждый резервуар проходит комплексную проверку качества — контролируются габариты РВС, прочность сварных швов, комплектность, функциональность всех рабочих узлов. Проводятся испытания на герметичность сварной конструкции гидравлическим способом, а также оценивается отсутствие скрытых дефектов методами неразрушающего контроля — ультразвук, магнитопорошковая и цветная дефектоскопия, рентгенография.
ГК «МеталлЭнергоХолдинг» имеет следующие преимущества:
-
Большой опыт. Наши инженеры-проектировщики с опытом работы более 10 лет спроектируют резервуар РВС-1000 м3, который на 100% будет решать поставленные задачи.
-
Производственная база. Благодаря налаженному процессу производства, контролю на каждом этапе и современному оборудованию наши заказчики получают продукцию высокого качества.
-
Быстрая доставка. Организуем оперативную доставку материалов и комплектующих на объект заказчика.
-
Полный комплекс услуг. Наши специалисты подберут фундамент для резервуара с учетом особенностей рельефа и типа почвы на монтажной площадке, выполнят монтаж, проведут пусконаладочные работы.
Как сделать заказ на РВС-1000 м3 по самой низкой на рынке цене
Чтобы заказать вертикальный резервуар с доставкой и монтажом, свяжитесь с нашим специалистом любым удобным способом — позвоните по указанному телефону +7 (42622) 721-37, напишите нам на e-mail birobidzhan@zakaz-met.ru или сделайте заявку на сайте. Наш специалист перезвонит вам для подтверждения заказа, рассчитает его стоимость, озвучит сроки выполнения заказа, даст подробные ответы на любые возникшие вопросы

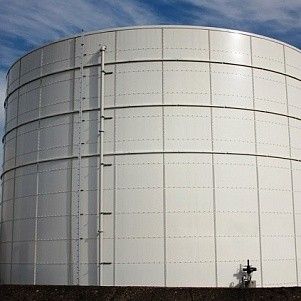

Стальные емкости РВС-400 м3 используются для складирования и перевозки топлива, светлых и темных продуктов нефтепереработки, сжиженного газа, минеральных удобрений и пищевых запасов. В небольших населенных пунктах такие контейнеры вполне подойдут для хранения воды на случай пожара. Их отличает простота монтажа, надежность в эксплуатации и невысокая стоимость. Компания предлагает купить вертикальные резервуары РВС-400 по цене завода производителя.
Производство
Изделия выполнены из спокойной стали в соответствии с чертежами и размерами, установленными ГОСТ 31385-2016. Другие варианты исполнения (параметры, особенности конструкции, установка дополнительного оборудования) обговариваются непосредственно при заказе.
РВС – это сварной цилиндр рабочим объемом 400 куб.м, имеющий габариты (в мм):
- толщину стенки – не менее 4;
- диаметр – 8500;
- высоту – 7500;
- массу – 1760 кг.
Все резервуары в обязательном порядке оснащаются:
- круглыми (овальными) смотровыми люками;
- запорной арматурой;
- системой вентиляции;
- аварийным клапаном;
- лестницами, маршами и площадками.
Правила обслуживания
Стандартная комплектация обеспечивает безопасное и бесперебойное использование на срок не менее 10 лет. Обязательным условием являются:
- регулярные осмотры;
- частичная и полная диагностика состояния РВС;
- профилактика повреждений поверхности;
- периодическое обновление защитного слоя ЛКМ;
- капитальные ремонты (не реже одного раза в 5 лет).
Установка
По договоренности с клиентом товар поставляется на объект в разобранном виде (корпус, днище, крыша, вспомогательные элементы). Дальнейшие сварочные работы, сборка, проверка качества и испытательные мероприятия проводятся на месте. Такой метод позволяет:
- существенно снизить затраты на перевозку;
- сэкономить на погрузке;
- свести к минимуму риск поломки полуфабриката;
- обеспечить контроль качества;
- своевременно выявить имеющиеся дефекты и устранить их.
Готовый резервуар устанавливается на бетонный (свайный) фундамент или грунтовую подушку.
Резервуар вертикальный РВС-18 м3 для приема и хранения химических реагентов от компании ГК «МеталлЭнергоХолдинг»
Резервуар вертикальный РВС-18 изготавливается из коррозионностойкой стали и применяется для приема и хранения химических реагентов. Относительно небольшой объем позволяет устанавливать емкость на объектах с ограниченным пространством и обеспечивать работу как промышленных предприятий, так и лабораторий научно-исследовательских центров.
Проектирование, монтажные работы и практическая эксплуатация РВС-18 осуществляется в строгом соответствии с рядом отраслевых стандартов:
Наименование | Документ | Номер |
Общие технические условия на изготовление | ГОСТ | 31385 |
Основные правила по разработке проектов сосудов и резервуаров | ПБ | 03-584 |
Нормы проектирования | РД | 16.01-60.30.00 |
Определение класса опасности рабочих сред, | ГОСТ | 12.1.007 |
Перед заказом резервуара РВС-18 необходимо сравнить условия эксплуатации оборудования на предмет их соответствия нормативным показателям:
Наименование | Значение |
Расположение | Наземное (исключительно) |
Р, хранящихся в емкости жидкостей и маловязких веществ, кг/м³, не более | 1600 |
Предельные значения температуры корпуса | ≤+160; ≥- 65 |
Pv (внутреннее, нормативное), МПа | ≤5 |
Нормативное разрежение в газовом пространстве (относительное), МПа | ≤0,5 |
Сейсмичность в регионе эксплуатации, балл | 9 |
Используемые материалы для изготовления РВС-18
Для изготовления корпуса, стенок и днищ резервуара применяется листовая низколегированная сталь марки 09Г2С, относящаяся к категории конструкционных сплавов.
Листовой прокат обладает набором важных эксплуатационных характеристик, которые и обеспечили повышенный спрос на материал при изготовлении РВС:
-
Повышенная прочность, позволяющая изготавливать ответственные металлоконструкции более легкие по массе, за счет снижения толщины листового проката;
-
Способность сохранять работоспособность при неблагоприятных условиях внешней среды;
-
Долговечность эксплуатации;
-
Устойчивость к повышенным эксплуатационным нагрузкам (с переменным вектором силы).
Химический состав сплава 09Г2С:
Элемент, наименование | Массовая доля, % соотношение |
C | 0,12 |
Si | 0,50-0,80 |
Mn | 1,30-1,70 |
Ni | ≤ 0,30 |
Cr | |
S | до 0,035 |
P | 0,03 |
V | 0,12 |
Cu | 0,30 |
N | 0,008 |
As | 0,08 |
Fe | 96,0-97,0 (основа) |
Высокие эксплуатационные свойства резервуаров вертикальных во многом обеспечиваются отличными механическими характеристиками стали.
Наиболее важные характеристики на вертикальный резервуар РВС-18 приведены ниже:
Параметр | Значение |
Предел кратковременной прочности, МПа | 430-490 |
Текучесть металла, критические значения, МПа | 265-345 |
Относительное удлинение при разрывной нагрузке, % | 21,0 |
Ударная вязкость, кДж/м² | 590,0-640,0 |
Особенности проведения сварочных работ | Без ограничений, при этом не нужно подогревать металл, а также проводить последующую термообработку. |
Купить резервуар стальной РВС-18 для хранения химических реагентов по самой низкой на рынке цене с доставкой
Группа компаний «МеталлЭнергоХолдинг» специализируется на изготовлении стальных резервуаров, применяемых при работе с химически агрессивными веществами и материалами (реагентами). Производство осуществляется на современных предприятиях с использованием новейшего оборудования и высококачественных материалов. Оформить заказ можно по телефону +7 (42622) 721-37 или через электронную почту birobidzhan@zakaz-met.ru. Дополнительную информацию, при необходимости, предоставят менеджеры компании.
Обращайтесь!
Резервуар вертикальный стальной РВС-100 м3 – стальная цельнометаллическая емкость, цилиндрическая форма которой подходит для хранения большого объема жидкости на небольшой площади. Баки устойчивы, нагрузка на стены рассредотачивается равномерно. Установка конструкций не сложная вертикальная, ремонтопригодность отличная. Аппараты указанного объема используют с целью безопасного хранения многих текучих жидкостей с невысоким уровнем агрессивности в отношении материала конструкции.
Характеристики
Производитель | МеталлЭнергоХолдинг (Россия) |
Объем | 100 м3 |
Применение | Прием, хранение, слив жидкостей: воды, топлива, масла и пр. |
Материал исполнения | Сталь нержавейка Ст3сп4 / 09Г2С |
Тип монтажа и размещения | Вертикальный наземный монтаж |
Диаметр/высота | 4730/6000 |
Диапазон рабочих температур | От -65°C до +180°C |
Плотность хранимой продукции | До 1000 кг/м3 |
Продолжительность срока эксплуатации | 10 лет и дольше |
Состояние | Новое |
Срок изготовления | 20 дней |
Устройство, доукомплектация, дополнительные услуги
Модификация РВС-100 м3 – бак с крышкой, конструктивно состоящий из таких частей, как:
- Стенка.
- Кровля стационарной крыши.
- Плоское дно.
- Лестницы.
- Площадка (может быть не одна).
- Ограждения.
- Люки и патрубки.
- Технологическое оснащение.
Возможно доукомплектовать аппарат плавсредством.
По договоренности с потребителем возможно дополнительно предусмотреть:
- Покрытие противокоррозионным составом бака снаружи и изнутри.
- Покраску.
- Установку обогревающего оборудования и утеплить конструкцию.
- Оснащение уровнемерами, противопожарной техникой, дыхательной арматурой, люками, патрубками и пр.
Купить резервуар РВС РВС-100 м3 напрямую у производителя
ГК «МеталлЭнергоХолдинг» является предприятием-изготовителем. У нас можно купить готовую модель резервуара РВС различного объема и под заказ по заводской цене, на выгодных условиях и без посредников. Для удобства потребителей мы предусмотрели мы оказываем логистические услуги: можно заказать транспортировку оплаченной емкости до объекта покупателя. Возможно изготовление продукции по индивидуальным чертежам. Точная стоимость варьируется в зависимости комплектации изделия. Цену рассчитает наш менеджер. Доставка товара осуществляется во все регионы России.
Резервуар из стали вертикальный РВС-1000 м3 от производителя
При добыче и переработке нефтепродуктов и других технических жидкостей требуется оборудование, с помощью которого жидкие вещества накапливаются, хранятся и выдаются для дальнейшей транспортировки и использования. Наземные резервуары, вертикальной установки, из стали, вместимостью 1000 м³ работают в резервуарных парках, и при отдельной установке одной.
Группа компаний ГК МеталлЭнергоХолдинг предлагает заказать и купить резервуар вертикальный стальной РВС-1000 м³, выполненный с соблюдением технических условий ГОСТ 31385-2018 – по цене завода изготовителя, на выгодных условиях.
Технические требования к вертикальному резервуару РВС-1000 м3
Стальную конструкцию РВС-1000 м³ изготовляют из толстолистовой стали. Вертикальная стенка состоит из круговых поясов. Соединение всех элементов конструкции – с применением сварки. ГОСТ 31385-2018 устанавливает требования к свойствам стали, параметрам применяемого проката, конструкции, качеству сварочных швов.
Класс резервуара вертикального стального РВС-1000 м³, по уровню ответственности в состоянии, выработанного проектного ресурса – КС-2а.
Безопасность эксплуатации РВС обеспечивает:
-
защита от коррозии, в том числе электрохимическая (ЭХЗ);
-
конструктивная возможность мониторинга герметичности днища;
-
контроль сварных соединений неразрушающими методами.
Радиографический контроль для класса КС-2а, не менее: 1-2 пояс – 25% длины шва, 3-4 пояс – 10 %, 5-6 пояс – 5 %. Соблюдение норм стандарта обеспечивает механическую надежность металлоконструкции и безаварийную работу резервуара вертикального стального РВС-1000 м³ – от ГК МеталлЭнергоХолдинг.
Корпус резервуара вертикального стального, номинальным объемом 1000 м³ состоит из:
-
круглого днища – плоского, или конического, с уклоном 1:100 от центра, с утолщенными окрайками или из листов одной толщины, с выступами за стенку на 25-50 мм;
-
цилиндрической стенки – из 6 поясов, из которых нижний, имеющий большую толщину, соединен с днищем, и 5 одинаковых;
-
крыши – стационарной: конической каркасной, бескаркасной, с понтоном или плавающей
На корпусе резервуара РВС-1000 м³ предусмотрены люки: световой и для обслуживания.
Таблица 1. Размеры и вес резервуара вертикального стального РВС-1000 м³
Наименование | Значение |
Высота цилиндрической части, м | 12 |
Внутренний диаметр корпуса, м | 10,43 |
Толщина листового металла (с запасом на коррозию), мм | |
Днища и нижнего пояса, мм | 6 |
Поясов: 2, 3, 4, 5, 6, мм | 5 |
Крыши: настила и каркаса | 5 |
Расчетный вес элементов конструкции, т | |
Днище | 3585 |
Стенка, с учетом колец жесткости | 18400 |
Крыша | 5380 |
Корпус в сборе | 27365 |
Трубы, зумпф, оборудование | 1770 |
Патрубки и люки | 1000 |
Усиливающие листы под врезки | 700 |
Лестница с площадками | 2950 |
Схема расположения патрубков под трубопроводы, приборы контроля и устройства, обеспечивающие безопасное хранение: вентиляцию, дыхательные и аварийные клапаны, пожарную сигнализацию, систему инертирования – согласно техническому заданию.
Сталь для резервуара вертикального стального, объемом 1000 м³
В производстве РВС-1000 м³ используется толстолистовой прокат ГОСТ 5520-2017, из нелегированной стали Ст3пс5, Ст3сп5, 16ГС, 17ГС, легированной: 09Г2С (категории 12, 13, 14), 10Г2С1, 10ХСНД-3, нержавеющей, по требованию заказчика.
Для основных элементов конструкции:
-
не используются углеродистые стали, с малой степенью раскисления, кипящие;
-
выбор марки стали осуществляют с учетом гарантии минимального значения предела текучести и ударной вязкости (хладостойкости).
Сталь должна иметь углеродный коэффициент, обеспечивающий хорошую, без образования трещин, свариваемость.
Как заказать качественный резервуар вертикальный стальной РВС-1000 м3 – по лучшей цене на рынке
Позвоните в ГК МеталлЭнергоХолдинг по номеру телефона +7 (42622) 721-37, отправьте техническое задание на проектирование резервуара РВС-1000 м³, по форме ГОСТ 31385-2018, на адрес электронной почты birobidzhan@zakaz-met.ru. На сайте компании действует форма онлайн заявки, открывающейся кнопкой «Заказать».
Организуем доставку заводских заготовок для рулонной сборки резервуара вертикального стального РВС-1000 м³, до места монтажа: во все российские регионы и в страны СНГ. Выберем самую малозатратную схему транспортировки, обеспечивающую сохранность и исправность сборочных элементов.
Стальной вертикальный резервуар РВС-150 м3 по цене производителя
ГК МеталлЭнергоХолдинг предлагает купить резервуар вертикальный стальной РВС-150 м3 с доставкой в ваш город. Чтобы заключить договор на поставку оборудования, свяжитесь с нашим менеджером.
Резервуар вертикальный стальной РВС-150 м3 — описание, конструкция, устройство
Вертикальные резервуары РВС-150 м3 применяются для хранения нефти и продуктов ее переработки, горюче-смазочных материалов, пластовой и технической воды, неочищенных производственных стоков. Резервуары изготавливаются из стали, внутреннее покрытие подбирается в зависимости от характеристик хранимого продукта. Проектирование и комплектация РВС осуществляется согласно установленным стандартам.
Таблица. Основные параметры РВС-150 м3.
Параметры | |
Объем | 150 м3 |
Внутрен. D | 6530 мм |
Высота корпуса | 6000 мм |
Количество обечаек | 4 шт |
Толщ. стенки корпуса | 5-6 мм |
Толщ. днища | 5 мм |
Толщ. крыши | 4 мм |
Масса элементов и всей конструкции | |
Обечайки | 5050 |
Днище | 1430 |
Крыша | 1525 |
Лестница | 940 |
Технологические площадки на крыше | 1950 |
Комплектующие | 1150 |
Люки и штуцеры | 415 |
Каркасные конструкции | 980 |
Всего | 13440 |
Габаритные размеры и масса резервуара указаны справочно. Данные характеристики рассчитываются для каждого проекта с учетом условий эксплуатации, состава и агрессивности хранимого продукта.
Цельнометаллические емкости для хранения жидких веществ доставляются на строительную площадку в состоянии 50% готовности. Это значит, что листовые заготовки укрупняют в заводских условиях — сваривают в рулоны. Далее рулоны днища, стенки и крыши резервуара доставляются на стройплощадку, где из них собирается резервуар. Сначала на подготовленной площадке разворачивают днище, на него вертикально устанавливают свернутую в рулон стенку и, постепенно разворачивая, приваривают его по контуру к днищу. Затем проваривают вертикальный шов корпуса и монтируют настил крыши.
Испытания и контроль качества РВС-150 м3
Каждый резервуар подвергается ряду испытаний, в ходе которых оценивается соответствие габаритных размеров и комплектности требованиям технической документации, качество и непроницаемость сварных швов. Также оценивается прочность корпуса, его устойчивость, функциональность понтона и других узлов. Для контроля герметичности резервуара проводятся гидравлические испытания, когда корпус заполняют водой до уровня налива и выдерживают в течение 24 часов.
Преимущества покупки РВС у ГК «МеталлЭнергоХолдинг»
-
Гарантии производителя. Для изготовления резервуаров используется сертифицированный металлопрокат и комплектующие высокого качества. Все сварочные и монтажные работы выполняются согласно установленным стандартам.
-
Соблюдение оговоренных сроков. Современное оборудование и большой опыт работы в области производства резервуаров позволяют нам выполнять заказы любой сложности точно в сроки, указанные в договоре.
-
Возможность доставки. Организуем доставку резервуаров в ваш город, выполним монтаж и пусконаладку оборудования.
-
Оптимальные цены. Предлагаем стальные резервуары и емкости по самым выгодным ценам. На крупные заказы делаем скидки.
Как оформить заявку на стальной резервуар РВС-150 по самой выгодной цене
Чтобы заказать РВС-150 м3 или получить консультацию специалиста, позвоните по указанному номеру телефона +7 (42622) 721-37, напишите нам на e-mail birobidzhan@zakaz-met.ru или заполните форму обратной связи на сайте.
Чтобы резервуар на 100% соответствовал требованиям заказчика, при оформлении заказа требуется представить максимально полную информацию:
-
Общие данные. Необходимо указать требуемый диаметр корпуса, тип крыши, наличие понтона.
-
Условия эксплуатации. Сюда входит информация о характеристиках хранимого продукта, температуре хранения, снеговой и ветровой нагрузке на РВС в районе эксплуатации, сейсмичности монтажной площадки, оборачиваемости хранимого продукта.
-
Особенности конструкции. Здесь указывается вид защитного покрытия, необходимость припуска на коррозию, вид лестницы (шахтная или винтовая), диаметр аварийного клапана, длина молниеприемника, наличие и тип подогревателя (трубный или электрический), условия нагрева (разогрев или поддержание заданной температуры) и другие параметры.
Наш представитель подготовит коммерческое предложение, сориентирует по срокам выполнения заказа, ответит на все возникшие вопросы.
Резервуар стальной вертикальный РВС-1500 м3 от производителя ГК «МеталлЭнергоХолдинг»
Мы специализируемся на поставках резервуаров стальных РВС-1500 м3 цилиндрической формы, в которых хранится различная жидкая продукция.
Мы предоставляем возможность заказать емкости для:
- продуктов нефти и нефтепереработки: дизтоплива, бензина, мазута, керосина;
- воды;
- аммиачной воды;
- спиртов технического назначения;
- сжиженных газов;
- пожарные;
- жидкости для производства пищевой продукции.
Технические параметры типовой модели резервуара
Вместительность | 1500 м3 |
Внутренний диаметр стенки | 1З4З0 мм |
Высота | 12000 мм |
Технология монтажа | Наземный |
Нормативный документ | ГОСТ 31385-2016 |
Госстандарты антикоррозийного покрытия | ГОСТ 9.307-89, ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012. |
Жидкости, которые можно хранить в емкости | Продукты нефтепереработки, техническая вода, дизельное топливо, горюче-смазочные материалы |
Материальное исполнение | Малоуглеродистая, низколегированная или нержавеющая сталь |
Предельное давление внутри емкости | 5 кПa |
Максимальный коэффициент плотности хранимых продуктов | Макс. 1,З т/мЗ |
Сейсмоактивность | 9 баллов |
Климатическая зона |
|
Толщина стенки | 5 мм |
Толщина настила | 5 мм |
Толщина верхней/верхней обечайки | 5/6 мм |
Диапазон температур эксплуатации | От 65 до +60° С |
Справка для потребителя. Размерные параметры указаны в качестве справочной информации. В случае необходимости мы разработаем для вас индивидуальный проект с другими габаритными размерами.
Применение металлического резервуара 1500 м3

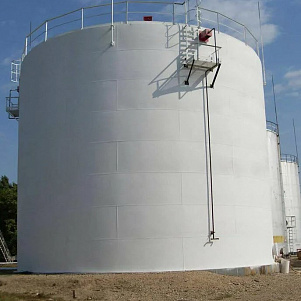

Вертикальный резервуар РВС-1500 м3 – специальная металлическая емкость, в которой хранят нефть и продукты ее переработки. Используют для сливных и наливных манипуляций. Можно эксплуатировать хранилище для накопления и выдачи технической воды, спиртов, кислот и щелочей. Предельный коэффициент плотности хранимых жидких и полужидких рабочих сред указан в таблице характеристик.
Конструкционные особенности резервуаров
РВС-1500 м3 исполнен в виде емкости в форме цилиндра, изготовленного из качественной стали. Устанавливается модель вертикально. Крыша у конструкции может быть стационарная (с понтоном) или плавающая. Дно – плоское либо коническое, с уклоном к центру либо от него. Основной госстандарт, регламентирующий качество, типоразмеры, характеристики, условия транспортировки и пр. – ГОСТ 31385-2016.
Стандартная модель состоит из таких комплектующих:
- Днище.
- Стенка корпуса.
- Люки-лазы.
- Крыша.
- Штуцеры для установки КИПиА для заливки и слива.
- Лестница с ограждениями.
- Элементы защиты от молнии и заземления.
Резервуар РВС-1500 м3 изготавливают, применяя один из двух существующих методов:
- Рулонирование. Способ предусматривает изготовление крупных металлозаготовок стенки корпуса, днища, крыши, сворачивание полотна в рулоны и транспортировки на объект размещения. Далее рулоны разворачиваются, проводится сборка и сварка.
- Полистовая сборка. Предполагает отправку металлических листов на площадку, где будет выполняться монтаж, сборку конструкции, калибровку и градуировку.
Противокоррозионная защита и утепление
Чтобы резервуар можно было эксплуатировать в холодных климатических условиях, он дополнительно утепляется минватой или пенополиуретаном. Также в емкость устанавливается нагревающийся электрический кабель, модуль нагрева и распределительный, термодатчики, змеевик и пр.
Для защиты внутренних и наружных стен поверхность металла обрабатывается грунтовкой, эмалью и эпоксидным покрытием
Резервуар вертикальный стальной РВС-1500 м3 купить у нас выгодно по доступной цене
ГК «МеталлЭнергоХолдинг» предлагает к продаже резервуар 1500 м3, отличающийся стабильностью и удобством эксплуатации. Благодаря таким качествам наши емкости ценятся крупнейшими предприятиями РФ и ближнего зарубежья. Реализуемые нам РВС износостойкие, безопасные, прочные и надежные. Всё соответствует государственным стандартам. Доставку приобретенного резервуара организуем по России и в страны СНГ нашим транспортом или логистической компании партнера. Купить хранилище для жидкостей можно, связавшись с нашим менеджером по телефону +7 (42622) 721-37 или отправив заявку с сайта (можно на электронную почту birobidzhan@zakaz-met.ru). Подробности сотрудничества узнавайте у наших специалистов.
Стальной вертикальный резервуар РВС-200 м3 - описание, характеристики
Резервуар вертикальный РВС-200м³ — это крупногабаритная стальная емкость цилиндрической формы, предназначенная для накопления и временного хранения различных видов нефтепродуктов, топлива, сырой нефти. Конструкция и дополнительное оснащение емкостного оборудования позволяет осуществлять дозированную выдачу различных жидкостей независимо от климатических особенностей эксплуатации.Изготовление РВС-200 осуществляется в строгом соответствии с ГОСТ 31385.
Отраслевой стандарт определяет общие технические условия на резервуары вертикальные цилиндрические, а также устанавливает требования:
-
по разработке проектов;
-
к изготовлению и монтажу;
-
касающиеся проведения испытания готовых емкостей;
-
направленные на обеспечение промышленной и механической безопасности.
Содержимое, хранящиеся в емкости, должно соответствовать следующим требованиям:
-
плотность жидкой среды не более 1015 кг/м³;
-
предельное давление внутри сосуда – до 26,6 кПа;
-
рабочее давление в системе – 0,07 МПа;
-
температура вспышки – не более 55°С.
Технические характеристики и эксплуатационные параметры
Заказывать изготовление РВС-200 можно только после синхронизации параметров емкостного оборудования с планируемым к выполнению технологическим процессом.
В таблице ниже приведены важные для выбора размеры и характеристики РВС-200 м3:
Наименование | Значение |
V, mm³(рабочий) | 200, |
Габариты, mm: - D - H | 6630 6000 |
Масса изделия (без каркаса и утеплителя), тонн | 9,85 |
Марка стали для изготовления: - углеродистая - низколегированная - нержавеющая | Ст3; 09Г2С; 12Х18Н10Т |
Параметры стенки | |
Поясов (всего), шт. | 4 |
Толщина листовой стали, мм | 4,0 |
Масса общая, т. | 4,35 |
Днища | |
B, mm | 4,0 |
S, mm² | 35,6 |
M, kg | 1152 |
Крыша | |
Тип | Конусный |
B, mm | 4,0 |
S, mm² | 40 |
M, kg | 1732 |
Масса ограждения по периметру и смотровой площадки, кг | 891 |
Основные конструктивные элементы резервуаров вертикальных РВС-200, равно как и другие цилиндрические емкости данного типа, состоит из следующих основных частей:
-
Цилиндрическая обечайка заданной формы и размера;
-
Два днища (могут быть разного типа: полусфера, плоские и пр.);
-
Люки и лючки, технологические отверстия;
-
Различные патрубки и другие элементы.
Обечайка – это основной центральный элемент корпуса, к которому прикреплены днища методом сплошной сварки (допускается также использование болтового соединения). Днища, привариваемые с торцов, обеспечивают герметичность сосуда, ограничивая его с обеих сторон. Лючки и лазы необходимы, чтобы обеспечить контроль внутреннего состояния резервуара, проведение регламентных и ремонтных работ. С помощью технологических патрубков обеспечивается ввод и вывод жидких нефтепродуктов (реже – воды технического назначения). Изготовление резервуаров РВС осуществляется методом сплошной сварки заранее подготовленных листовых рулонов.
В соответствии с ТУ на изготовление резервуаров разработан следующий порядок действий:
-
Подготовленный листовой прокат в заводских условиях сваривается по размерам и сворачивается в рулоны;
-
Осуществляется доставка сборных частей и элементов к месту установки и эксплуатации;
-
В процессе производства монтажных работ вся конструкция собирается и вываривается;
-
Производится соединение стенок сосуда с днищем и крышей, обеспечивается максимальная герметичность.
-
На внешнюю поверхность сосуда, после его окончательной сборки, наносится в несколько слоев грунт-эмаль марки ГФ-021, также предусмотрено применение эмалевого внешнего покрытия на основе ПФ-115.
Комплекты штуцеров, используемых в конструкции резервуара для подключения емкости к местным коммуникациям:
Место установки | Присоединительный размер, d, mm |
Смотровой люк | 500,0 |
Люк-лаз | 600,0 |
Точка ввода рабочей среды | 50,0 |
Точка ввода теплоносителя | 60,0 |
Резервуары РВС-200 наиболее востребованы на объектах с ограниченной свободной площадью. Компактное емкостное оборудование объемом 200 куб.м. востребовано на следующих типах объектов:
-
Автозаправочные станции;
-
Предприятия нефтехимического комплекса;
-
Перерабатывающие производственные мощности;
-
Сельскохозяйственные, агропромышленные комплексы;
-
Предприятия ЖКХ.
Купить резервуары вертикальные стальные можно в ГК «МеталлЭнергоХолдинг». Заявки принимаются как по телефону +7 (42622) 721-37, так и на Email birobidzhan@zakaz-met.ru
Резервуар стальной вертикальный РВС-250 м3 от производителя ГК «МеталлЭнергоХолдинг»
Мы изготавливаем вертикальные стальные резервуары объемом 250 м3 и выполняем и монтаж по месту. Это сварные емкости цилиндрической формы, изготовленные из листовой стали, с плоским дном и крышей, установленные вертикально на подготовленное фундаментное основание. Конструкция резервуара разрабатывается с учетом требований ГОСТ 31385-2016 и других нормативных документов. Монтаж осуществляется на строительной площадке заказчика из блочных заготовок, сваренные в заводских условиях.
Габаритные размеры и масса РВС-250 показаны в таблице.
Параметр, единица измерения | Показатель |
Диаметр, мм | 6570 |
Высота, м | 7,5 |
Внутренний объем, м3 | 250 |
Толщина стенки, мм | 4-6 |
Масса при изготовлении из листового металла 4 мм | 14080 |
Размер смотрового (ревизионного) люка, мм | 800 |
Основные конструктивные элементы резервуара 250 м3:
-
ограждающие стенки;
-
металлическое днище;
-
плоская, конусная или плавающая крыша;
-
кольца и фермы для обеспечения дополнительной прочности;
-
нижняя опорная рама из швеллера и уголка.
Конструкцией может быть предусмотрена плавающая крыша, лестница, смотровые (ревизионные) люки, электроды для дистанционного определения уровня жидкости, присоединительные патрубки, запорная арматура, наружное и внутреннее антикоррозионное покрытие, греющий змеевик и теплоизоляция.
Изготовление стенок и других сборочных блоков осуществляется из листового проката Ст10, Ст20 и 09Г2С. Так же по условиям заказа резервуар может быть собран из нержавеющего сплава.
Устройство стен РВС
Стенки свариваются из металлических листов, соединенных между собой в виде последовательно монтируемых полос, которые называют поясами. Горизонтальная сварка выполняется с двух сторон встык, а вертикальные стыки перекрываются внахлест на 5-7 мм. По запросу заказчика стенки могут быть двойными, что увеличит надежность и безопасность. При необходимости проект может предусматривать монтаж внутри емкости дополнительные жесткие элементы из уголка и полосового проката.
Варианты конструкции крыши
Сверху емкость накрывается усиленной ровной, конической или плавающей крышей. Несущими опорами могут служить сварные фермы, ограждающие стены или центральная металлическая колонна, установленная в центре. Это позволит выдерживать даже самые большие весовые нагрузки от выпавшего снега.
Обработка против коррозионного воздействия
Для того чтобы обеспечить защиту углеродистой стали от коррозии, все металлические элементы окрашиваются качественными ЛКМ за два раза по грунтовке. Антикоррозионная обработка может быть выполнена не только снаружи, но и изнутри.
Сохранение тепла и подогрев
При необходимости поверхность может быть надежно защищена от замерзания хранимого продукта слоем тепловой изоляции и предусматривать наличие греющего змеевика для пропуска пара или горячей воды. Теплоизоляция выполняется базальтовыми матами и покрывается защитным водонепроницаемым слоем из оцинкованного железа. Обычно это требуется при хранении густых продуктов переработки нефти при отрицательных температурах воздуха в холодный период года.
Особенности выполнения монтажных работ
Вертикальные стальные резервуары большого объема поступают на монтажную площадку в виде элементных заготовок для их окончательной сборки на подготовленное фундаментное основание. При необходимости проект фундамента будет разработан изготовителем. Для проектирования потребуются данные о типе почвы, глубине залегания грунтовых вод, уровне промерзания грунта и другие.
Резервуар используется для хранения жидкостей и растворов обычной плотности в условиях атмосферного давления. Это могут быть:
-
светлые нефтепродукты в виде бензина, дизельного топлива и керосина;
-
такие темные нефтепродукты, как битум, мазут и густые масла;
-
любые химически неагрессивные жидкости;
-
чистая и техническая вода;
-
технологические охлаждающие жидкости;
-
противопожарный запас воды.
Характеристики хранимого продукта обязательно учитываются при разработке проекта. Для покупки резервуара РВС-250 обратитесь к нашим менеджерам по номеру телефона +7 (42622) 721-37 или электронной почте birobidzhan@zakaz-met.ru
Резервуар вертикальный стальной РВС-3 м3 с мешалкой для хранения эмульсии от производителя ГК «МеталлЭнергоХолдинг»
Эмульсия — это смесь жидких веществ, отличающихся по плотности. Её приготовление осуществляют перемешиванием, в результате которого более тяжелые взвеси равномерно распределяются в воде. Группа Компаний «МеталлЭнергоХолдинг» предлагает купить резервуар вертикальный стальной РВС-3 м3 с мешалкой для хранения эмульсии, изготовленный из сертифицированного материала.
Конструкция резервуара вертикального стального РВС-3 м3 с мешалкой для хранения эмульсии
РВС-3 м3 с мешалкой для хранения эмульсии — цельносварная стальная цилиндрическая емкость, устанавливаемая на опоры. Днища резервуара с мешалкой выполняют из толстолистовой стали плоскими, коническими или эллиптическими. В верхней части располагают герметично закрывающуюся крышку, через которую осуществляют обслуживание в ходе эксплуатации. Конструкция оборудования усилена круговыми ребрами жесткости, опорным каркасом, накладками в местах врезки технологических отверстий.
Оптимальное хранение эмульсий с перемешиванием эмульсий специальным устройством осуществляется в резервуарах вертикальных стальных — РВС. Это объясняется возможностью установки вала мешалки по линии центральной оси, что обеспечивает равномерное перемешивание всего объема эмульсии.
В зависимости от свойств среды в резервуары типа в РВС под эмульсии устанавливают металлические мешалки таких типов:
- рамные;
- лопастные — с 2, 3, 6 лопатками;
- шнековые;
- зубчатые;
- ленточные, в том числе со скребками.
Материал мешалки подбирают исходя из степени агрессивности среды, износостойкости, санитарно-гигиенических требований к составу эмульсии. Для эксплуатации резервуара объемом 3 м³ с мешалкой, в корпус врезают технологические патрубки под: приборы контроля состояния среды, трубопроводы наполнения и слива, запорную арматуру, привод мешалки. Схема расположения — в соответствии проекта и размеров РВС 3 м³.
Характеристики РВС-3 м3 с перемешивающим устройством
Наименование | Значение |
Внутренний диаметр, мм | 1600 |
Высота цилиндрической части, мм | 1600 |
Толщина вертикальной стенки, мм | 4-6 |
Расчетный вес одностенной конструкции, кг | от 800 |
Применение резервуарного оборудования, оснащенного мешалкой
Габариты резервуара вертикального стального РВС-3 м3 с мешалкой для хранения эмульсии позволяют установку, на улице, под навесом, в помещении. Технологическое оборудование востребовано в сельскохозяйственной, пищевой, химической, фармацевтической и других отраслях.
Заказать резервуар вертикальный стальной РВС-3 м3 с мешалкой для хранения эмульсии по выгодной цене
Изготовим оборудование из углеродистой, низколегированной или коррозионно-стойкой стали, применим современные средства защиты от коррозии. Все материалы и комплектующие детали сертифицированы: свидетельства сертификации и документы качества прилагаем. Чтобы оформить заказ, воспользуйтесь любым удобным способом подачи заявки — через форму на сайте, по телефону +7 (42622) 721-37, электронной почте birobidzhan@zakaz-met.ru. Цена РВС-3 м3 с мешалкой для хранения эмульсии — от производителя, действует предложение по организации недорогой доставки во все города России и в страны СНГ.
РВС-300 – это резервуар вертикальный стальной емкостью 300 кубометров для различных промышленных жидкостей с плотностью не более 1 т/м3.
Резервуар РВС-300 изготавливаются или по типовым чертежам, или по индивидуальным заказам. Есть модификации резервуаров в рулонном или листовом исполнении. Также для сборки применяется комбинированная технология, когда используется и рулонный, и листовой материал. Стыковые либо нахлесточные сварные соединения элементов днища и стенок (как листов, так и рулонных полотнищ) находятся на расстоянии минимум 30 см друг от друга. Кроме сварных швов монтируются пояса прочности из стальных полос шириной не менее 100 мм. Врезки под люки, патрубки и прочее оборудование могут выполняться в крышке, стенке и днище – согласно стандартам или пожеланиям заказчикам. Листовой металлопрокат может выполняться из различных марок стали: низкоуглеродистых, малоуглеродистых, нержавеющих. Выбор материала определяется особенностями жидкостей, которые будут храниться в данной ёмкости. Чаще всего используется обычная сталь марки СТ3.
К самым востребованным нержавеющим сталям относятся марки:
-
08х18н10;
-
08х18н12т;
-
AISI-304 и прочие.
Вертикальные ёмкости из стального листового проката производятся в соответствии с требованиями ГОСТ 31385-2016 и ТУ-5265-002-694784422013, поэтому сопровождаются соответствующими сертификатами соответствия. Готовый резервуар проходит обязательные технические испытания. Например, прочность сварных швов проверяются вакуумом, рентгеном, ультразвуком. Поэтому готовая конструкция кроме сертификатов имеет всю документацию обеспечения соблюдения.
Характеристики РВС-300
Конструкционно вертикальные стальные резервуары бывают трёх основных видов:
-
без понтона;
-
с понтоном (неметаллическим или стальным – по желанию заказчика);
-
с двойной стенкой (типа «стакан-в-стакане»).
Также в комплектацию РВС-300 входят:
-
лестница;
-
люки;
-
ограждения;
-
патрубки;
-
плоское днище;
-
смотровые площадки;
-
стационарная крыша;
-
технологическое оборудование;
-
цилиндрическая артерия.
Лестницы в РВС-300 могут быть кольцевыми (расположенными в стенках резервуара) и шахтными, т.е. отдельно стоящими. При отпуске резервуары комплектуются всей необходимой запорной арматурой.
Номинальный уровень вертикальных цилиндрических резервуаров на 300 м3 относит их к кл. состояния КС-2б, т.е. IV классу опасности. Это связано с тем, что вертикальные конструкции с многотонным наполнением в значительной степени подвергаются повышенной опасности. При этом устойчивость емкостей увеличивается пропорционально степени их наполнения.
Технические свойства РВС-300 м3
Параметр | Значение, единица измерения |
Диаметр (Ø) | 19 метров |
Толщина дна/крышки/стенок | 6/5/4 мм |
Высота | 12 метров |
Рабочий объем | 300 кубометров |
Вес | 35,5 тонн |
Площадь дна | 286 м2 |
Толщина дна/крышки/стенок | 6/5/4 мм |
Площадь покраски | до 1500 м2 |
Практика показала, что цилиндрические резервуары из стали являются наиболее дешевой разновидностью хранилищ для нефти и других технических жидких сред.
Применение РВС-300
Вертикально стоящие резервуары из стали ёмкостью 300 кубических метров служат для приёмки, хранения и дозированного розлива различных жидкостей, эксплуатироваться могут в разных климатических зонах.
В РВС-300 можно безопасно и надежно хранить:
-
аммиачную воду;
-
ГСМ;
-
жидкое растительное сырьё (растительные масла, сахарную мелассу, фруктовые соки и т.д.);
-
разнообразную продукцию химической промышленности;
-
светлые и темные (битум, мазут) нефтепродукты;
-
технические спирты,
-
техническую воду для самых разных производств;
-
топливо (бензин, дизель, керосин)…
Также РВС-300 м3 эффективны в качестве накопителей, из которых можно быстро и под большим давлением набирать воду в пожарные машины.
Компания ГК «МеталлЭнергоХолдинг» предлагает купить резервуар вертикальный по доступной цене
Стоимость изготовления цилиндрического вертикального РВС объёмом 300 кубических метров доступна большинству производителей в разных сферах промышленности. Поставка и монтаж резервуаров сопровождается оказанием множества дополнительных услуг для обязательного обслуживания и последующего ремонта.
Монтаж резервуара РВС 300 м3 на месте осуществляется без сварочных работ и задействования спецтехники в течение 4-6 рабочих дней.
Резервуар вертикальный стальной РВС-350 м3 от производителя ГК «МеталлЭнергоХолдинг»
Для эффективного хранения большого количества жидких сред в промышленных или производственных отраслях используют специальные вертикальные наземные стальные резервуары или сокращенно РВС. Их наличие обеспечивает не только безопасное и функциональное хранение содержимого, но и его удобное использование.
К другим преимуществам РВС относят:
- значительную экономию пространства,
- высокий уровень герметичности,
- продолжительный срок эксплуатации,
- безопасное использование,
- возможность комплектации дополнительным оборудованием.
Все это делает РВС востребованными резервуарами во многих отраслях – нефтяная, лакокрасочная, химическая и прочая промышленность, а также пищевое производство и сельское хозяйство.
Где купить резервуары РВС-350 м3 и другие объемы
Компания МеталлЭнергоХолдинг реализует большую номенклатуру стальных вертикальных резервуаров для любых промышленных производств. У нас вы за выгодную цену можете купить резервуар вертикальный стальной РВС-350 м3, изготовленный из качественной стали по всем нормам ГОСТ и ТУ. Ознакомиться с параметрами продукции и оформить заказ вы можете на нашем сайте.
Размеры резервуара РВС-350 м3:
Рабочий объем, м3 | 350 |
Высота, м | 1,6430 |
Внутренний диаметр, мм | от 7549 |
Высота стенки, мм | 7500 |
Толщина стенок, мм | от 4 |
Число поясов, шт | от 4 |
Ориентировочная масса, кг | от 19000 |
Примечание: Данные значения приведены для справки. Указанные параметры можно изменить при оформлении заказа.
Где применяются РВС-350 м3
Резервуары стальные этой группы имеют небольшой рабочий объем и самый малый класс опасности КС-2б, поэтому наиболее часто их используют для хранения питьевой или технической воды в отраслях сельского хозяйства для орошения почвы или тушения пожаров.
Также такие резервуары можно использовать для хранения сред в нефтяной, химической или пищевой отрасли на небольших производствах.
Готовые резервуары состоят из нескольких конструктивных элементов, к которым относятся:
- стенка,
- днище,
- крыша,
- люки и патрубки в крыше,
- патрубки в стенке,
- люки-лазы в стенке,
- лестница,
- площадка обслуживания на крыше.
Стенку и днище производят методом рулонирования или полистовой сборки. Крыша резервуара может иметь различные конструкции – стационарная без понтона сферической или конической формы с дыхательным клапаном или без него.
Возможна дополнительная комплектация РВС следующими элементами:
- подогреватели,
- теплоизоляционные слои,
- навесное технологическое оборудование.
Материалы производства стальных резервуаров
Для выпуска РВС используется несколько марок стали - Ст3сп, 09Г2С и 12Х18Н10Т и другие с хорошей свариваемостью и ударной вязкостью. Варианты из углеродистых сталей обычного качества необходимо подвергать процедуре оцинковки для защиты от коррозионных поражений, а также специальными грунтовками и эмалью. Материал производства и толщина проката обговариваются при оформлении заказа.
РВС от нашей компании производится по регламенту следующих нормативных документов:
- ГОСТ 31385-2008,
- ТУ 3615-001-30429901-2022,
- ГОСТ 34347-2017,
- ГОСТ 31385-2016 и другие.
Соответствие данным стандартам подтверждают сертификаты, предоставляемые по запросу клиента.
Помимо четкого соблюдения всех требований стандартов, резервуары РВС от МеталлЭнергоХолдинг отличаются:
- Наличием удобной и безопасной площадки для обслуживания,
- Ультразвуковым контролем всех сварных соединений,
- Широким диапазоном температур применений - от -60°C до +60°C,
- Стойкостью к процессам коррозии,
- Долгим сроком эксплуатации.
Кроме этого, большая номенклатура РВС (различные материалы производства и конструктивные особенности) позволяет подбирать варианты для хранения нефти и нефтепродуктов, горюче-смазочных материалов, пищевых и технических жидкостей, химических сред и других веществ.
Как купить вертикальный стальной резервуар РВС-350 м3 по низкой цене выгодно
Оформить заказ на изготовление РВС-350 м3 или приобрести уже готовый вариант резервуара вы можете через обращение по указанным номерам телефона +7 (42622) 721-37 или электронную почту birobidzhan@zakaz-met.ru
резервуары сертифицированы и реализуется с доставкой по всей России и СНГ транспортными компаниями или железнодорожными отправлениями. Предоставляем удобные формы оплаты – наличные, безналичные, рассрочка или кредит.
Резервуар вертикальный стальной РВС объемом 450 м3 - особенности, характеристики
Представленный резервуар относится к емкостям специализированного применения. Имеет форму цилиндра, устанавливается вертикально относительно поверхности земли. Его задействуют для долговременного хранения воды, технических жидкостей, нефтепродуктов. Сфера применения: отрасль химического производства, сельскохозяйственные предприятия, нефтяная, газовая промышленность.
Резервуар вертикальный стальной РВС-450 м3, описание
Резервуар вертикальный стальной РВС-450 м3 производится в соответствии с требованиями стандартов ГОСТ, ТУ. В качестве исходного материала используется подготовленные заготовки из листовой стали, сортового металлопроката (применяемого в качестве ребер жесткости). Сборка выполняется при помощи сварных работ, задействуется сварка различного типа (электродуговая ручная, автоматическая).
Преимущества Резервуара вертикального стального РВС-450 м3
-
высокая прочность, надежность. Продукция изготавливается из высококачественной стали, что обеспечивает устойчивость к воздействиям окружающей среды, применяются специальные защитные составы;
-
простота проведения монтажных операций. Вертикальные резервуары легко монтируются и обслуживаются благодаря своей конструкции;
-
экономия места. Вертикальные резервуары занимают меньше места на территории, чем горизонтальные, что позволяет устанавливать большее количество емкостей на одной площади;
-
длительный срок эксплуатации, полное соответствие санитарным нормам, требованиям правил безопасной эксплуатации.
Резервуар вертикальный стальной РВС-450 м3 не содержат вредных веществ, не загрязняют окружающую среду. Управление такими емкостями осуществляется с помощью автоматизированных систем, что делает их более эффективными и безопасными в использовании.
Таблица 1. Основные характеристики резервуара вертикального стального РВС-450 м3
Обозначения | Показатели |
Величина объема емкости, м3 | 450 |
Величина диаметра цилиндра, мм | 16200 |
Величина длины цилиндра, мм | 12000 |
Толщина применяемого листового материала, мм | 6-10 |
Общий вес резервуара, кг | 27000 |
Стандартный тип днища | плоское, в виде эллипса |
Сфера применения | химическая промышленность, предприятия сельского хозяйства, нефтеперерабатывающая отрасль |
Страна производителя | Россия |
Длительность эксплуатации, лет | согласно сопроводительной документации |
Технологический процесс производства резервуаров вертикальных стальных РВС-450 м3 включает в себя следующие этапы:
-
Проектирование резервуара: разработка чертежей и технических спецификаций.
-
Изготовление составных частей изделия: обечайки, днища, ребер жесткости. Применяются следующие технологические процессы: гибка, сварка.
-
Сборка резервуара.
-
Очистка и подготовка резервуара.
-
Установка оборудования: в резервуар устанавливаются датчики уровня, датчики температуры и давления, а также системы вентиляции и пожаротушения.
-
Проверка герметичности, работоспособности. Резервуар заполняется жидкостью через специальный трубопровод.
Проводится тестирование на соответствие требованиям безопасности и стандартам качества. После того как все применяемые испытания успешно пройдены, резервуар проходит сертификацию и может быть запущена в эксплуатацию.
Резервуар вертикальный стальной РВС-450 м3 эксплуатируется в соответствии с требованиями безопасности и рекомендациями производителя.
Как заказать резервуар РВС 450 м3 по цене производителя
Для оформления заявки необходимо связаться с представителем завода (сотрудником отдела продаж). Номера телефонов указаны в разделе «Контакты».
Резервуар вертикальный РВС 4800 м3 из высококачественных сталей
Резервуар вертикальный РВС 4800 м3 изготавливается из отборных стальных сплавов методом рулонирования. Завод резервуаров МеталлЭнергоХолдинг предлагает купить продукцию высокого качества с возможностью доставки и монтажа по месту эксплуатации. Приемлемые цены, комплексный подход в сотрудничестве, высокое качество расходных материалов и соблюдение отечественного и международного регламента изготовления – все это нормы работы с заказчиками.
Эффективность применения
Крупногабаритные вертикальные емкости, используемые для хранения и переработки различных сред (в том числе малоагрессивных), внедряются в различных отраслях. Это может быть обычное хранилище технической воды или полнофункциональная часть сложной системы переработки нефтепродукта. Подобные решения внедряются во многих отраслях:
- пищевая и химическая промышленность;
- нефтяной и газовый промысел;
- сельское хозяйство;
- промышленные объекты хранения воды;
- хранение сырья и сжиженных газов, жидких и сыпучих продуктов.
Проектирование для непосредственного использования требует некоторых сведений. Так важны параметры места эксплуатации, а также сред, с которыми придется работать. Важны условия нагрузок и ряд нюансов, которые следует учесть при составлении технического задания.
Материалы, используемые для изготовления
В качестве основы для производства цилиндрических конструкций отбираются стали, регламентируемые ГОСТ 27772-2015. В зависимости от параметров рабочей среды, климатических условий места эксплуатации может быть предложен сплав для основных и вспомогательных конструкций. Это может быть одна сталь, либо различные сплавы, рекомендуемые для тех или иных конструктивных решений.
Для подбора материала важны сведения, указываемые заказчиком в техническом задании. Так помимо габаритных решений необходимо уделить внимание таким сведениям, как планируемый срок службы резервуара вертикального стального РВС 4800 м3, наименование и плотность хранимого продукта, предельные температуры для продукта и окружающей среды, снеговые, ветровые и прочие климатические нагрузки, в том числе сейсмическая активность района размещения. Учтя все эти параметры, поставщик может предложить стандартизированное решение для резервуара, либо спроектировать индивидуальный заказ с соблюдением всех регламентируемых норм.
Характеристики резервуара РВС 4800 м3
В качестве основополагающего документа при изготовлении емкостей больших габаритов используется ГОСТ 31385-2016. Принимаются во внимание следующие габаритные и технические характеристики будущей конструкции:
Параметр | Значение |
Номинальный объем (м3) | 4800 |
Внутренний диаметр стенки (мм) | 21800 |
Высота стенок резервуара (мм) | 11900 |
Расчетная высота налива продукта (мм) | 4650 |
Масса конструкции (т) | 123,42 |
Масса стенки (т) | 54,10 |
Масса днища (т) | 18,97 |
Масса крыши (т) | 33,94 |
Расположение | наземное |
Плотность продукта (кг/м3) | не более 1600 |
Температура среды (°C) | -65 / +160 |
Внутреннее избыточное давление (МПа) | 0,005 |
Сейсмическая активность (балл) | до 9 |
Конструкция представляет собой цилиндр с плоским днищем и крышей (конической, либо иной формы). Толщина листов металла подбирается в зависимости от расположения в пределах от 5 до 9 мм. Листы стали свариваются между собой, а форма конструкции изготавливается методом рулонирования. Прежде чем отправить резервуар на место эксплуатации, его проверяют на соответствие регламенту, качество сварных соединений и выдерживаемые основные характеристики.
Кроме основного оснащения (люки, патрубки) предлагается монтаж лестниц, площадок обслуживания и ограждений по стандартному проекту или по нуждам заказчика. Для вспомогательных конструкций отбираются те же сплавы, либо наиболее соответствующие типовому или индивидуальному проекту по свойствам.
Изготовитель
Завод МеталлЭнергоХолдинг предлагает оснащение любых направлений и отраслей качественными резервуарами из стали заказных или стандартизированных габаритов. Собственные материалы изготовления, квалифицированный персонал, полнофункциональные производственные мощности и полный цикл работ от проекта, до пуско-наладочных процессов, позволяют занимать производителю лидирующие позиции на рынке. Завод предлагает купить резервуар вертикальный 4800 м3 из качественных стальных сплавов, для различных направлений эксплуатации.
Резервуар стальной вертикальный РВС 10000 м3 от производителя
Наша компания ГК «МеталлЭнергоХолдинг» занимается продажами металлопроката, металлоконструкций, бурового оборудования, резервуаров. Предлагаем купить резервуар РВС 10000 м3 по низким ценам. Доставка заказов осуществляется во все регионы РФ нашим собственным автотранспортом или ТК. По вопросам заключения договора на поставку РВС обращайтесь к нашему специалисту.
Резервуар РВС 10000 м3 вертикальный — описание, применение, характеристики
Вертикальные резервуары предназначены для приема, хранения и раздачи жидких продуктов плотностью до 1 т/м3. Для их изготовления применяется листовой, трубный, фасонный и сортовой металлопрокат из углеродистой и низколегированной стали. Возможен заказ резервуара из нержавеющей стали коррозионностойких марок. Согласно условиям ГОСТ 31385-2016 минимальная толщина металла составляет 4,0 мм. Толщина корпуса и днища рассчитывается с учетом типа, состава и агрессивности хранимой среды.
Конструкция и устройство РВС
РВС-10000 м3 имеет вид вертикально ориентированного корпуса цилиндрической формы с днищем, крышей, лестницей, технической площадкой и защитными ограждениями. По запросу заказчика в комплектацию резервуара может входить теплоизоляция, устройство подогрева или система охлаждения.
Таблица. Основные технические характеристики РВС 10000 м3.
Параметры | Значения |
Объем резервуара | 10 000 м3 |
Внутр.диаметр | 34 155 мм |
Высота конструкции | 12 000 мм |
Плотность храним.продукта | 1 000 кг/м3 |
Расчетн. уровень налива | 11 200 мм |
Стенка | |
Кол-во обечаек | восемь |
Припуски на коррозию | рассчитываются индивидуально |
Толщина обечайки в верхнем ряду | 8,0 мм (под заказ от 8,0 до 12,0 мм |
Толщина обечайки в нижнем ряду | 10,0 мм (под заказ от 10,0 до 14,0 мм) |
Днище | |
Толщина центральной части | 5,0 мм (под заказ от 5,0 до 8,0 мм) |
Толщина окраек | 9,0 мм (под заказ от 9,0 до 12,0 мм) |
Припуски на коррозию | рассчитываются индивидуально |
Крыша | |
Настил | 5,0 мм (под заказ от 5,0 до 8,0 мм) |
Количество балок | 32 шт |
Несущий элемент | балка 20Б1 |
Масса элементов РВС (кг) | |
Обечайки | 86775 |
Днище | 42151 |
Крыша | 78612 |
Лестница | 6025 |
Площадки на крыше | 1215 |
Люки и штуцеры | 2596 |
Комплектующие конструкции | 2986 |
Каркасы и упаковка | 14010 |
Всего: | 234370 |
Выбор марки стали зависит от условий эксплуатации резервуара:
-
Сталь марки Ст3сп применяется для строительства резервуаров в районах, где самая холодная температура воздуха достигает -40С.
-
Металлопрокат из стали 09Г2С используется для возведения металлоконструкций, эксплуатируемых в районах с температурой воздуха до -60С.
-
Сталь 12Х18Н10Т и ее аналоги применяется для строительства резервуаров, в которых планируется хранить агрессивные вещества, пищевые продукты, воду.
Способы изготовления вертикальных резервуаров РВС
Монтаж емкостей осуществляется двумя способами — методом рулонирования или способом полистовой сборки.
В первом случае на монтажную площадку доставляется стенка корпуса, днище, крыша в виде полотен, свернутых в рулоны. Сначала разворачивается и устанавливается днище, на него вертикально ставится рулон и разворачивается стенка корпуса. Стыки днища с корпусом и боковой шов провариваются изнутри и снаружи.
Способ полистовой сборки заключается в последовательном монтаже листов. Сначала монтируется нижний пояс, следом за ним — остальные. После окончания сварочных работ сварные швы проверяются на герметичность методами неразрушающего контроля. Контроль на каждом этапе производства, соблюдение норм проектирования и монтажа РВС обеспечивает долговечность, герметичность, надежность и безопасность эксплуатации вертикальных резервуаров.
Как купить стальной резервуар РВС 10000 м3 по доступной цене с доставкой на объект
Чтобы заключить договор на поставку вертикального резервуара, свяжитесь с нашим менеджером любым удобным способом — позвоните по указанному номеру телефона +7 (42622) 721-37, напишите на e-mail birobidzhan@zakaz-met.ru или заполните электронную форму на сайте. Наш представитель перезвонит вам для подтверждения заказа, подготовит коммерческое предложение, сориентирует по срокам доставки, максимально подробно ответит на все возникшие вопросы.
Резервуар вертикальный стальной РВС объемом 15000 м3 от производителя
Резервуар РВС 15000 м3 вертикальный - востребованный тип емкости для хранения различных жидкостей на производствах.
Устанавливают РВС как в помещениях, так и на уличных площадках.
РВС используют для хранения:
- воды, в том числе для пожаротушения,
- нефтепродуктов,
- технических спиртов,
- пищевых жидких продуктов,
- топлива,
- горюче-смазочные материалов,
- сжиженных газов и многого другого.
Такая востребованность объясняется оптимальной ценой РВС 15000 м3, удобным применением, высокой герметичностью, а также простым и быстрым их изготовлением.
Где купить резервуары РВС объемом 15000 м3
Группа компаний «МеталлЭнергоХолдинг» производит и реализует широкую номенклатуру стальных резервуаров вертикального типа. Здесь вы можете купить вертикальный резервуар РВС 15000 м3 для хранения любых, в том числе агрессивных сред.
В нашем каталоге имеются резервуары различных:
- размеров,
- объемов,
- марок стали,
- комплектаций.
Стандартные резервуары 15000 м3 имеют следующие значения размеров:
Полезный объем, м3 | 1500 |
Высота стенки, мм | 11,92 |
Диаметр, мм | 39,9 |
Вес, т | 295,92 |
Толщина стенки металла составляет 6-10 мм. Точное значение зависит от климатической и сейсмической зоны в месте будущего размещения.
Конструкция резервуаров РВС
РВС 15000 м3 представляет собой двухстенный стальной сварной сосуд с люками и патрубками. Состоит он из 7 поясов основной стенки и 6 поясов защитной. Данная конструкция обеспечивает высокий уровень жесткости и способность выдерживать большие нагрузки.
Форма днища резервуара плоская, а крыша щитовая сферическая. Для установки резервуара необходимо подготовить свайный монолитный фундамент.
Для удобства эксплуатации резервуар оснащается:
- фланцевыми люками-лазами,
- световыми и замерными люками,
- патрубками,
- дисковыми затворами,
- лестницей шахтного типа.
По заявке клиентов возможно дополнительно установить сигнализаторы, насосы, молниеприемники, теплоизоляцию, площадки, переходы, систему подогрева, противопожарную защиту и прочее оборудование.
Для выпуска РВС используется качественная легированная и углеродистая рулонная или листовая сталь с хорошей свариваемостью. Основные марки - Ст3сп, 09Г2С и 12Х18Н10Т.
Все они хорошо противостоят процессам коррозии, однако для более продолжительного срока службы РВС рекомендовано покрывать защитным слоем:
- наружный – грунт-эмаль различного типа,
- внутренний – эпоксидное феноловое покрытие или грунт.
Внутренний слой на основе фенола и эпоксидной смолы чаще всего наносится при хранении агрессивных жидкостей, в том числе химикатов и растворителей. Толщина покрытий и их конкретные виды обговариваются при заказе.
Особенности эксплуатации резервуаров объемом 15000 м3
Все РВС предназначены для хранения продукции с низким уровнем летучести. Для содержания более летучих веществ или легковоспламеняющихся жидкостей необходимо наличие стационарной крыши без понтона и системы газовой обвязки.
Условия использования вертикальных резервуаров:
Давление насыщенных паров внутри емкости, МПа, не более | 26,6 |
Максимальная температура воспламенения жидкостей, °С | 61 |
Температура окружающей среды, °С | от -60 до + 40 |
Наша компания реализует только сертифицированные резервуары и емкости, изготовленные в соответствии со следующими нормами:
- ГОСТ 31385-2008,
- ГОСТ 8.570-2000,
- ГОСТ 8.470-82,
- ПБ 03-605-03 и другие строительные и государственные стандарты.
Вся поставляется с комплектом необходимой документации.
Как купить стальной резервуар 15000 м3 по самой низкой цене на рынке с доставкой до места монтажа
Оформить заявку на проектирование, изготовление, доставку, сборку и установку вертикальных резервуаров РВС 15000 м3 по доступным ценам вы можете по телефону +7 (42622) 721-37, позвонив нашим сотрудникам или через электронную почту birobidzhan@zakaz-met.ru
Работаем как с юридическими, так и физическими лицами по всей России и СНГ – имеется доставка транспортными компаниями в любой регион. Предоставляем удобные формы оплаты, скидки и все отчетные документы.
Более детальную информацию и консультацию по выбору можно уточнить через менеджеров по телефону.
Резервуар РВС 3000 м3 вертикальный от производителя
Стальной вертикальный резервуар объёмом 3 000 кубометров – это наземное строительное сооружение в виде вертикальной ёмкости для слива в неё, хранения, учёта и разлива жидкой продукции самых разных производств.
Особенности изготовления РВС 3000 м3
Днище резервуара выполняется плоским или коническим, последнее включает центральную часть и окрайки с внутренним уклоном 1:100.
Крышки РВС 3000 по типу производственных задач могут выполняться нескольких видов:
-
плавающая;
-
стационарная сферическая без каркаса;
-
стационарная коническая каркасная с понтоном.
Плавающая крышка является хорошей альтернативой ёмкостям с понтоном, но у модели РВС-300 крышка стационарная, понтон отсутствует. Все элементы конструкции в зависимости от рабочих задач могут выполняться из различных марок стали, но самая распространенная – СТ3. Все поверхности покрываются антикоррозионным покрытием.
Стенки оборудуются винтовой лестницей, а крыша – смотровой площадкой с ограждением по всему периметру. Под заказ выполняется утепление конструкции и монтируется оборудование для обогрева.
Производимые стальные резервуары в виде вертикальных цилиндрических ёмкостей соответствуют требованиям ТУ-5265-002-694784422013 и ГОСТ 31385-2016 и других государственных стандартов, сопровождаются всеми сертификатами соответствия. Изготовление емкости под заказ занимает не более 2-х недель.
Особенности резервуара РВС 3000 м3 вертикального
При необходимости такие металлические ёмкости можно объединять в группы, создавая так называемые резервуарные парки.
В которых находятся:
-
сами РВС;
-
трубопроводы;
-
насосы;
-
средства качественного контроля;
-
узел учёта выдачи,
-
средства экологической защиты и тушения пожара.
Если в закрытом сосуде будет храниться жидкость, которая может испаряться с образованием взрывоопасных газов, то в такой емкости на поверхности требуется плавающий понтон, который закрывает 90% зеркала жидкости. Такое решение значительно снижает испарение опасных жидкостей. Оснащенные понтоном конструкции маркируются дополнительной буквой «П», т.е. модель получает название РВСП-3000.
Устанавливается РВС-3000 на бетонную или грунтовую подушку.
Характеристики резервуара РВС 3000 м3 вертикального
Конструкционно резервуары представляют собой закрытые ёмкости с крышкой, в которых можно хранить практически любые жидкости, в т.ч. низколетучие соединения. Аббревиатура РВС-3000 указывает на резервуар без понтона, со стационарной крышей.
Технические свойства вертикального резервуара РВС 3000 м3
Параметр | Значение, единица измерения |
Диаметр (Ø) бочки | 19 метров |
Диаметры люков | 500 и 800 мм |
Толщина стали центра днища / окраек дна / нижн. пояса стен / верхн. пояса стен / крыши | минимум 5 / 8 / 8 / 6 / 5 мм |
Высота РВС / количество поясов в стенке | 12 метров / 8 |
Рабочий объем | 3000 м3 |
Рабочая температура | максимум 95° C |
Плотность заливаемой жидкости | максимум 1600 кг на кубометр |
Масса конструкции без каркаса и утепления | 78,6 т |
Общая площадь покраски всех поверхностей | 2500 м2 |
Максимальная температура снаружи корпуса (для нефтепродуктов) | +165° C |
Минимальная температура снаружи корпуса (для нефтепродуктов) | -65° C |
Сейсмичность района установки | до 9 баллов по MSK-64 |
Режим эксплуатации | 100 циклов полной перезагрузки в год |
Номинальный объём в 3.000 кубометров относит данные модификации РВС к сооружениям класса КС-2, это третий класс опасности.
Применение РВС 3000 м3
Основные заказчики вертикальных РВС 3000 м3 – предприятия нефтедобывающей и нефтеперерабатывающей отраслей. Но в этих ёмкостях можно хранить множество других технологических смесей в жидком виде, с плотностью не более 1600 кг/м3.
В вертикальных цилиндрах РВС объёмом 3 000 кубометров можно хранить самые разные жидкие продукты в виде:
-
нефти и нефтепродуктов;
-
всех видов топлива, в том числе мазута и керосина;
-
воды – питьевой, технической, пожарной;
-
сжиженного газа;
-
аммиачной воды;
-
всех видов технических спиртов;
-
битума;
-
пищевых смесей.
Быстровозводимые и недорогие РВС 3000 высоконадёжны и долговечны, эти конструкции можно использовать на многих объектах повышенной опасности.
Вертикальный стальной резервуар РВС 4000 м3 по низкой цене
Резервуар РВС объемом 4000м - представляет собой стальную цилиндрическую емкость. Расположенную вертикально относительно линии горизонта. Изготавливается в строгом соответствии с требованиями ТУ и ГОСТ и широко применяется на самых разных типах производства.
Общие технические условия на резервуары
Основной нормативно-технический документ, в соответствии с которым осуществляется изготовление и эксплуатация РВС 4000 куб. м. – ГОСТ 31385.
Отраслевой стандарт устанавливает требования к следующим технологическим процессам:
-
разработка проектной и технической документации;
-
непосредственное изготовление вертикальной емкости;
-
проведения комплекса испытаний на предмет соответствия параметров и характеристик установленным требованиям и регламентам.
-
производство монтажных работ;
Для емкости РВС 4000 должны быть соблюдены следующие условия эксплуатации:
Параметр | Значение |
Способ расположения на территории предприятия или объекта | Наземное |
ρ – плотность кг/м³ | ≤ 1600 |
Предельные температурные значения корпуса резервуара, °С - минимальные - максимальные | - 65 + 160 |
P nom (избыточное), МПа | 5,0 |
Предельное разрежение в газовом пространстве, МПа | 0,5 |
Сейсмичность, зафиксированная в районе строительства | 9 |
Основные технические параметры и эксплуатационные характеристики РВС 4000
Чтобы приобрести емкостное оборудование, соответствующее нормам и требованиям по ТЗ и планируемым видам работ, технологических процессов на предприятии, важно до покупки изучить основные показатели.
Для резервуаров вертикальных стальных установлены следующие значения:
Внутренний объем, м.куб. | 4000 |
Ø, мм | 18980 |
Н | 12000 |
В днища (центральная часть/окрайка) | 5,0 / 8,0 |
Общий расход стали на изготовление, тонн | 13,43 |
Количество поясов, шт | 8 |
В пояса (верх/низ) | 6,0/8,0 |
Расход стали, тонн | 36,3 |
РВС4000 предназначены для выполнения следующих технических операций, связанных с применением жидких нефтепродуктов:
-
измерение содержащихся в емкости объемов продукта;
-
прием и накопление;
-
временное и длительное хранение;
-
контролируемый отпуск.
Общие сведения о резервуаре РВС:
-
Тип емкости – стальная вертикальная цилиндрическая;
-
Номинальная вместимость 4 тысячи куб. м.;
-
Принцип действия заключается в постепенном заполнении внутреннего пространства нефтепродуктами до определенного уровня (не превышая максимальные значения), а также постепенной плановой выдачи требуемых в каждом конкретном случае объемов;
-
Конструктивно резервуар представляет собой стальной сосуд определенного диаметра и высоты, расположенный строго вертикально;
-
Основные сборные элементы: цилиндрическая стенка, днище и крыша;
-
Заполнение емкости продуктом, а также выдача нефти осуществляется посредством системы приемно-раздаточных трубок, патрубков и клапанов, расположенных в нижней части сосуда.
Дополнительная комплектация РВС
В зависимости от планируемых к выполнению задач, а также особенностям технологических процессов, пожеланий заказчика и параметров хранимых продуктов резервуар
РВС может комплектоваться следующими видами навесного оборудования:
-
системой клапанов, набором патрубков, обеспечивающих эффективную вентиляцию внутри емкости;
-
комплект датчиков: контрольных, измерительных, сигнальных, управления;
-
средства пожаротушения, орошения, предотвращения распространения пламени;
-
устройства слива и наполнения;
-
специализированными заборными устройствами;
-
системами подогрева жидких продуктов малой и средней степени вязкости;
-
другими специализированными средствами и приспособлениями, позволяющими осуществлять размыв и удаление донных отложений.
Марки сталей, примененных для изготовления РВС 4000:
Наименование | Температурный диапазон |
СТ3 | До -40°С |
09Г2С | Ниже -40°С |
Где заказать резервуар на 4000 кубометров нефтепродуктов по цене производителя
Группа компаний «МеталлЭнергоХолдинг» специализируется на изготовлении и прямых поставках клиентам резервуаров стальных РВС 4000м³ с возможностью сборки и монтажа металлоконструкции непосредственно на объекте клиента. Для оформления заказа достаточно просто позвонить менеджеру фирмы и подать соответствующую заявку. Изготовление осуществляется в заранее оговоренные сроки, качество готового емкостного оборудования, комплектность и соответствие требованиям ГОСТ гарантируется»
Резервуар вертикальный стальной 800 м3 от производителя
ГК МеталлЭнергоХолдинг принимает заказы на изготовление и монтаж стальных вертикальных резервуаров внутренним объемом 800 м3. Их можно использовать индивидуально или в составе резервуарного парка для хранения темных и светлых нефтепродуктов, чистой или технической воды, технологических охлаждающих и других химически не агрессивных жидкостей.
Каждый проект разрабатывается индивидуально в соответствии с техническими требованиями ГОСТ 31385 и условиями будущей эксплуатации. Исходные данные для инженерного расчета определяют весовую нагрузку на днище до 90 кПа/м2, а по контуру стенки 27,5 кН/м2.
Описание резервуара РВС-800
РВС 800 это вертикальная цилиндрическая емкость, сваренная из легированной или углеродистой листовой стали.
Основные конструктивные элементы резервуара:
-
ограждающие стенки;
-
опорная рама из швеллера;
-
плоское днище со смотровыми люками;
-
конусная, ровная приварная или плавающая крыша;
-
кольца, ребра и фермы для обеспечения жесткости.
Для удобной и эффективной эксплуатации резервуар оснащается:
-
одним или двумя смотровыми люками диаметром 700-800 мм;
-
огражденной лестницей из просечного листа для подъема на крышу;
-
фланцевыми патрубками для наполнения и слива;
-
электродами для электронного указателя уровня жидкости;
-
дыхательной трубкой для выравнивания давления на уровень атмосферного.
Для защиты от коррозии все металлические поверхности окрашиваются два раза по грунту. Дополнительная комплектация предусматривает поставку запорной арматуры, сетчатого фильтра, греющего змеевика, насосов и тепловой изоляции в кожухе.
Габаритные размеры и масса РВС-800 показаны в таблице.
Размеры емкости, мм | Полезный внутренний объем, м3 | Толщина, мм | Расчетная масса при стенке 4 мм, тн | ||
диаметр | высота | стенки | днища | ||
10,4 | 10,0 | 800 | 4,0-5,0 | 6,0 | 31,5 |
Примечание: толщина листов для изготовления крыши зависит от типа конструкции.
Технология монтажа резервуара
Вертикальные стальные резервуары большого объема поступают на монтажную площадку в виде элементных заготовок. Монтаж емкости осуществляется по месту установки на строительной площадке заказчика. Сборочные элементы конструкции изготавливаются на заводе в условиях производственного цеха. Это значительно сокращает время строительства с гарантией высокого качества и надежности.
Вертикальный резервуар монтируется на заранее подготовленный железобетонный фундамент, устройство которого разрабатывает проектный институт. Это необходимо, поскольку полный вес заполненной емкости превышает 830 тонн. При необходимости проект фундаментного основания будет рассчитан специалистами предприятия изготовителя. Для этого потребуются данные о типе почвы, глубине залегания грунтовых вод, уровне промерзания грунта и некоторые другие.
Стенки свариваются из металлических листов, соединенных между собой в виде последовательно монтируемых диаметральных поясов. Сварка горизонтальных швов выполняется с двух сторон встык, а вертикальные перекрываются внахлест на 5-7 мм. При необходимости стенки могут быть двойными, по принципу «стакан в стакане» что увеличивает надежность и эксплуатационную безопасность. Проект так может предусматривать наличие внутри емкости дополнительных жестких элементов из уголка.
Сохранение тепла и дополнительный подогрев РВС
При хранении темных нефтепродуктов и густых смазочных материалов существует вероятность их замерзания при отрицательных температурах воздуха. Чтобы избежать этого, изготовитель рекомендует выполнение теплоизоляционных работ и установку греющего змеевика для подачи пара или горячей воды.
Тепловая изоляция выполняется минеральными матами из распушенных базальтовых волокон. Для защиты изоляционного слоя от случайных механических повреждений его поверхность покрывается листовой оцинкованной сталью или алюминием. Возможно применение листового полимерного покрытия типа K-Flex.
Греющий змеевик изготавливается из нержавеющей трубы. Его конструкция может быть одинарной или многорядной. Установка на металлических подставках на высоте расчетного уровня. Для покупки резервуар РВС 800 м3 вертикальный обратитесь к нашим менеджерам по номеру телефона +7 (42622) 721-37 или электронной почте birobidzhan@zakaz-met.ru
Резервуар стальной вертикальный РВС-750 м3 от производителя ГК «МеталлЭнергоХолдинг»
Резервуар вертикальный РВС 750 м3 представляет собой специальную герметичную емкость, назначение которой заключается в приеме, хранении, отпуске, а также измерении объема воды, топлива, нефтепродуктов (и различных химических веществ).
Конструкция резервуаров вертикальных РВС
Основными составляющими данных металлоконструкций являются — днище, цилиндрическая стенка, крыша, смотровая площадка, кольцевая лестница, люк, а кроме того различное оборудование (имеется в виду — насос, клапаны, различные датчики, манометр и другие контроль-измерительные приборы).
Производство резервуаров РВС
Основа изготавливается из металлических (стальных) обечаек (которые в свою очередь выполнены из качественного листового материала), соединение осуществляется сваркой.
Все работы ведутся под контролем квалифицированных инженеров, используется только высокотехнологичное, современное оборудование.
Контроль качества резервуаров стальных РВС
Готовый резервуар в обязательном порядке проверяется, задействуют только сертифицированные средства диагностики. Оценка качества сварных соединений выполняется — визуальным осмотром, цветной дефектоскопией (относится к капиллярным методам) и проверкой герметичности.
Резервуары проходят гидравлические испытания, а также проверку прочности корпуса (по специально разработанной программе).
Характеристики резервуара РВС 750 м3 приведены в таблице ниже:
Параметр | Значение |
Наименование | Резервуар |
Исполнение (Расположение) | Вертикальный (Наземный) |
Материал | Сталь |
Марки | Ст3, 09Г2С Нержавеющие стали — 08Х18Н10, AISI 304 |
Температура корпуса (диапазон), °С | от -60 до +160 |
Объем, м3 | 750 |
Диаметр, мм | 12000 |
Высота, мм | 6600 |
Масса, кг | 25000 |
Монтаж | На бетонный фундамент |
Антикоррозионная защита | Внутренняя и наружная (грунт, эмаль, эпоксидное покрытие) |
Документы | Используются стандарты: ГОСТ 31385-2008 — Общие технические условия ГОСТ 9.014-78 — Единая система защиты от коррозии ГОСТ 1050-2013 ГОСТ 19903-2015 |
Эксплуатационные достоинства вертикальных резервуаров:
-
Превосходными прочностными показателями;
-
Стойкостью к агрессивным средам;
-
Отсутствием склонности к образованию коррозионных явлений (обусловлено наличием защитного покрытия);
-
Жесткостью (благодаря специальным кольцевым ребрам);
-
Сопротивлением износу;
-
Способностью выдерживать существенные нагрузки;
-
Возможностью эксплуатации в условиях вибрационных нагрузок.
Помимо этого к бесспорным рабочим достоинствам стоит отнести продолжительный период службы и высокий уровень надежности.
Область применения резервуаров РВС:
-
Нефтяная промышленность (бензин, керосин, битум, мазут, солярка);
-
Пищевая отрасль (растительное масло, молочная продукция, различные эмульсии);
-
Химическое производство (соляная и серная кислота, жидкие формы удобрений, аммиак, этиловый спирт).
Также стоит отметить, что рассматриваемый резервуар отличным решением для хранения питьевой и технической воды.
Заказать резервуар стальной РВС-750 мм по низкой цене от производителя
У нас всегда можно приобрести качественный резервуар 750 м3, его стоимость предоставляется по запросу. С дополнительными вопросами (точные характеристики, условия поставки, сроки изготовления), обращайтесь к нашим высококвалифицированным менеджерам из отдела продаж (для этого воспользуйтесь указанным на сайте номером телефона +7 (42622) 721-37, или направьте свое обращение по электронной почте birobidzhan@zakaz-met.ru), они с радостью проконсультируют и помогут быстро оформить заказ. Следует отметить, что мы уделяем много внимания логистике, а потому доставка выполняется по территории всей страны, в кратчайшие сроки!
Вертикальный стальной резервуар РВСП 300 м3 (С понтоном) от производителя ГК «МеталлЭнергоХолдинг»
Резервуар РВСП 300 м3 вертикальный с понтоном проектируется и сооружается в соответствии с ГОСТом 31385-2016.
Для изготовления РВСП используется полистная или рулонная сталь разных марок:
-
конструкционная с низким содержанием углерода;
-
низколегированная высокопрочная, выдерживающая сильные морозы;
-
нержавеющая.
Наземное стальное сооружение цилиндрической формы со стационарной крышей, оснащенное понтоном, предназначено для хранения нефтепродуктов. Для РВСП-300 м3 используются понтоны 1 вида с открытыми кольцевыми отсеками. Жесткий плавучий диск помещается на зеркало хранимого продукта. Благодаря внутренней крышке сокращается объем испарения хранимых углеводородов (обработанной или сырьевой нефти, дистиллятов и стабильного конденсата, бензина разной плотности, дизельного топлива, керосина, мазута), снижается риск возгораний и возникновения пожаров.
Резервуар РВСП 300 м3 состоит из нескольких элементов:
-
вертикально расположенного цилиндра с патрубками для присоединения технологического оборудования;
-
основания в виде плоского днища;
-
сферической крыши с кровельным покрытием и вентиляционными проемами;
-
внутреннего понтона с уплотняющим затвором.
Предусмотрены технологические люки для обслуживания (основной и дополнительный для ремонта понтона), лестницы, площадки с ограждениями. Для жесткости и устойчивости конструкции, эксплуатируемые в сложных погодных и геологических условиях, сверху усиливают ветровым кольцом.
Понтон алюминиевый, представляет собой настил, закрепленный на кольцевых ребрах. Уплотняющий затвор размером 200 мм герметизирует зазор между стенкой и краем диска. В нижнем положении понтон лежит на кронштейнах, прикрепленным к стенкам. Открытые отсеки обеспечивают плавающую способность понтона при вертикальном движении по направляющей трубе. Диск сохраняет плавучесть даже при затоплении центральной части. По мере наполнения резервуара поднимается до крыши по направляющей трубе, исключающий возможный поворот внутренней крышки.
Толщина стенки резервуара рассчитывается с учетом повышенных нагрузок гидравлических испытаний, возможной сейсмической активности.
Выбор стали для изготовления резервуаров зависит от нескольких факторов:
-
агрессивности хранимого продукта;
-
климатических условий эксплуатации РВСП 300 м3;
-
срока службы (рассчитывается малоцикловая прочность металла).
Предусмотрен боковой люк для обслуживания понтона. Днище резервуара плоское, с выступом. Изготавливается из листового металла одной толщины без формирования окраек. При изготовлении используются штучные электроды или сварочная проволока. Стыковые, угловые, тавровые и нахлесточные швы проверяются на герметичность и однородность методами неразрушающего контроля.
Эксплуатационные характеристики РВПС-300
параметр | значение | |||
основные размеры | внутренний диаметр | 7,85 м | ||
высота | стенки | 7,45 м | ||
налива (до понтона) | 7,2 м | |||
номинальная вместимость | 300 м3 | |||
рекомендуемое наполнение | 90% | |||
класс ответственности по ГОСТу 27751 | КС | |||
расположение | наземное | |||
сейсмичность района по шкале MSK-64 | 9 баллов | |||
нормативные показатели | избыточное давление паров | 5000 Па | ||
плотность нефтепродуктов | 1,6 г/см3 | |||
температура вспышки в тигле | +55°С | |||
нагрева корпуса | -65…+160°С | |||
рабочее давление выделяемых паров | 26,6–93,3 кПа |
В базовой комплектации резервуары РВПС-300 оборудованы вентиляционными каналами с дыхательными клапанами, патрубками для приема нефтепродуктов и дозированной выдачи.
Также в РВСП устанавливаются:
-
уровнемеры (верхний, нижний);
-
сигнальные датчики;
-
пробоотборы;
-
управляемые хлопуши для сбора газов;
-
плавающие заборное устройство;
-
дренажный клапан.
Дополнительно возможен монтаж системы аварийного пожаротушения с пенными или углекислотными генераторами. Для хранения темных нефтепродуктов повышенной вязкости резервуар утепляется, возможна установка электрической системы обогрева или змеевика с блоком отопления. Для снижения испарения высокооктанового топлива предусматривается система рекуперации. Для покупки РВСП 300 м3 обратитесь к нашим менеджерам по номеру телефона +7 (42622) 721-37 или электронной почте birobidzhan@zakaz-met.ru
В нашей компании МеталлЭнергоХолдинг можно купить стальной вертикальный резервуар РВС-500 м3. Емкость используется для хранения жидких сред различного типа. Конструкция соответствует всем стандартам, принятым в нашей стране. Если у вас есть вопросы, то наши менеджеры на них с удовольствием ответят. Звоните прямо сейчас!
Как используются стальные резервуары РВС-500?
Представленные в этом каталоге емкости представляют собой удобное место хранения различных жидкостей. В том числе и агрессивных. Мы изготавливаем резервуары с учетом материалов, которые будут в них храниться. Резервуары можно оснастить системой подогрева, позволяющую предохранить некоторые виды жидкостей от замерзания.
При изготовлении стальных резервуаров используются специальные марки стали:
- низколегированные;
- углеродистые;
- нержавеющие.
Возможности нашего предприятия позволяют изготовить емкости различного объема. Разработка конструкции проводится после получения параметров клиента.
Предлагаем емкости различного объема и типа. Однокамерные и многокамерные конструкции производятся из листовой стали, толщиной от 5 мм. Предлагаем резервуары для:
- Светлых нефтепродуктов. Емкости используются для временного хранения керосина, бензина и дизельного топлива.
- Темных нефтепродуктов. Предлагаем резервуары для мазута, битума и других технических жидкостей.
- Продукции химической промышленности. Применяем марки стали, которые не боятся агрессивных условий.
- Питьевая и техническая вода. Накопительные резервуары для воды различной степени очистки.
Виды резервуаров от нашей компании
Модельный ряд нашей продукции состоит из жидкостей различной комплектации. В представленном на этой странице каталоге входят модели, позволяющие комфортно хранить различные материалы жидкого типа. Предлагаем конструкции следующего типа:
- РВС 500 Емкость оснащается стационарной крышкой.
- РВСП 500 м3 Конструкция включает понтон, располагающийся под крышкой цистерны.
- РВСПК 500 Емкость, особенностью которой является плавающая крыша.
Принимаем заказы на изготовление емкостей для различных типов жидкостей. Наличие чертежей у заказчика ускорит процесс изготовления конструкции. Но при необходимости наши инженеры разработают модель емкости под нужды заказчика. Цены на нашу продукцию вас приятно удивят.
Компания «МеталлЭнергоХолдинг» предлагает купить стальной вертикальный резервуар РВС-600 м3 по цене завода-производителя. Бак обеспечивает качественный и беспрепятственный прием, сбор, раздачу технической и питьевой воды, нефтепродуктов и продуктов их перерработки, прочих жидкообразных веществ, включая агрессивные.
Сферы применения
Стальной вертикальный резервуар РВС-600 м3 активно применяется в различных сферах промышленности, сельского и коммунального хозяйства. С его помощью осуществляется сбор, выдача и хранение:
- Светлых нефтепродуктов — бензин, дизтопливо, керосин, минеральные масла.
- Темных нефтепродуктов — битум, мазут, гудрон, масляные дистилляты.
- Продуктов горного, основного и органического химического производства.
- Очищенной (фильтрованной) и технической воды, в том числе пригодны в роли водонапорной башни для водоснабжения дач и небольших населенных пунктов.
Баки типа РВС-600 м3 характеризуются высокими показателями надежности, устойчивостью к умеренно агрессивным условиям эксплуатации, продолжительным сроком службы. Это позволяет применять их на объектах различных классов опасности. При этом конструкции отличаются относительно невысокой ценой и быстротой возведения.
Вариации конфигураций
Возможно несколько исполнений, которые напрямую зависят от условий эксплуатации и типа выбранной крыши:
- РВС-600 — стационарная кровля без понтона.
- РВСП-600 — стационарная кровля, укомплектованная понтоном.
- РВСПк-600 — поплавковая кровля.
Дополнительно баки могут комплектоваться смотровыми площадками (с ограждением или без ограждения), винтовыми лестницами, секционными нагревательными установками, теплоизолирующими рубашками, датчиками уровня контроля и качества содержимого, насосным оборудованием, стальными ребрами жесткости. Внешние и внутренние поверхности всех без исключения изделий подвергаются обработкой грунтом и защитной эмалью для предотвращения образования коррозии, ржавчины и окалины.
Выгодное предложение от компании «»
Мы реализовали действительно комфортную и полностью прозрачную схему взаимодействия с клиентами, которым предлагаем недорого купить стальной вертикальный резервуар РВС-600 м3 – цена установлена производителем и не предполагает дополнительных сборов, наценок посредников. Обеспечим оперативную поставку и гарантийное сопровождение. Получить больше информации о нашем прайсе, услугах, сроках и способах доставки, актуальных скидках можно по контактным телефонам, электронной почте или у онлайн-консультантов.
Описание
Резервуары РВС-5000 м3 предназначены для стационарного хранения, приема/выдачи жидких и вязких продуктов. Стальные емкости проектируются и изготавливаются в соответствии с ГОСТ 31385-2016. В емкостях хранят нефть и нефтепродукты, жидкое сырье (растительные масла, сиропы, спиртосодержащие жидкости), используют в качестве пожарных резервуаров. Конструкция емкости состоит из цилиндрических стенок, стационарной крыши, днища конической формы, маршевой лестницы с ограждениями, технологических площадок, люков, патрубков для присоединения технологического оборудования. Резервуары проектируются одностенными и двухстенными, по типу «стакан в стакане». Таблица. Основные параметры резервуаров PBC-5 000 м3.Параметры | Значения | |
для одностенных PBC | для двухстенных PBC | |
Вместительность | 5 000 м3 | 5 000 м3 |
Диаметр | 20,92 м | 22,83 м |
Высота | 15,2 м | 12,4 м |
Кол-во рулонов | 3 шт | 3 шт |
Вес корпуса | 64,42 т | 54,14 т |
Кол-во поясов | 10 шт | 8 шт |
Толщина листов верхнего пояса | 11 мм | 9 мм |
Толщина листов нижнего пояса | 12 мм | 10 мм |
Вес крыши | 26,211 т | 33,947 т |
Толщина металла крыши | 5,5 мм | 5,5 мм |
Вес днища | 17,723 т | 18,957 т |
Толщина металла центральной части/окрайки | 6/9 мм | 6/11 мм |
Справочный вес вспомогательных элементов конструкции | ||
Лестницы | 1,478 т | 1,189 т |
Площадок | 3,150 т | 3,342 |
Люков и патрубков | 2,183 т | 2,279 т |
Комплектующие | 1,720 т | 1,795 т |
Комплектация PBC-500 м3
Емкости комплектуются понтонами, дыхательной арматурой с огнепреградителями или гидравлическими устройствами, люками-лазами и световыми люками, пробоотборниками, хлопушами, оборудованием для приема/раздачи, устройствами для размывания донных отложений, поплавковыми уровнемерами, автоматической комбинированной системой тушения с водяным охлаждением. PBC изготавливаются из углеродистых низколегированных или нержавеющих марок стали рулонным или полистовым способом. Снаружи и внутри стенки корпуса, днище, крыша, а также вспомогательные элементы оборудования подвергаются АКЗ — защите от химической, электрохимической и почвенной коррозии. В качестве противокоррозионной защиты деталей конструкции применяется технология горячего цинкования, используются лакокрасочные материалы, порошковая краска, эмали, составы на основе алюминиевой пудры. Днища емкостей снаружи обрабатываются гидроизоляцией. Можно оформить заказ на PBC c установкой понтона, теплоизоляцией, комплектацией емкостей резервуарным оборудованием. Понтон представляет собой жесткую плавучую конструкцию, изготавливаемую из алюминиевых или стальных сплавов, полимерных материалов. Его задачей является уменьшение испарения легкоиспарямых веществ, вследствие чего сохраняется качество хранимого продукта, сокращаются его потери. Теплоизоляция PBC позволяет создать оптимальные условия хранения для определенных видов веществ. Снижение колебаний температуры снижает процент испарения хранимого продукта. Теплоизоляция монтируется на корпусе либо на стенках корпуса и крыше. В качестве материалов для теплоизоляции используются пенополиуретановые или полиизоциануратные блоки, жидкий пенополиуретан, вспененный каучук, стеганое синтетическое минеральное волокно или плиты минваты с покрытием из алюминиевых листов, оцинкованной профилированной листовой стали.Как заказать РВС-5 000 м3
Сделать заявку на резервуары стальные вертикального типа вы можете по телефону, номер которого указан на сайте. Наши специалисты более подробно расскажут о способах оплаты, сориентируют по срокам выполнения заказа, дадут исчерпывающие ответы на все возникшие вопросы.- соответствие стандарту 31385-2016, что гарантирует безопасность и долговечность применения конструкции;
- выгодная цена конструкций благодаря постоянному производству и обслуживанию, что снижает общие расходы;
- использование исключительно негорючих материалов для изготовления резервуаров.
- выпуск резервуара цилиндрической формы гораздо дешевле и быстрее – это обусловлено меньшими затратами металла и отсутствием острых углов, которым нужно уделять максимум внимания как на этапе изготовления, так и во время эксплуатации;
- монтаж и подключение цилиндрического резервуара занимает минимум времени;
- равномерное распределение нагрузки внутри конструкции.
- температура корпуса – -65 – 160 градусов;
- плотность продуктов – не выше 1600 кг/м3;
- максимальная сейсмическая активность по шкале MSK-64 – 9 баллов.
- КС-2б – менее 1000;
- КС-2а – между 1000 и 20000;
- КС-3б – между 20 тыс. и 50 тысяч;
- КС-3а – от 50 до 120 тысяч м3.
ГК МетаплЭнергоХолдинг реализует резервуары вертикальные стальные РВС по выгодным ценам. Организуем оперативную доставку в любой регион России. На каждую емкость предоставляем сертификаты и все необходимые документы. Принимаем оплату наличными, возможен безналичный расчет. Мы выполняем весь комплекс услуг — от проектирования и изготовления до комплектации технологическим оборудованием и монтажа емкостей на объекте.
Описание и для чего нужны резервуары РВС
Емкости металлические вертикальные предназначены для слива, длительного и кратковременного хранения, выдачи, учета нефтепродуктов, их смешения, а также очистки и хранения грунтовых вод от примесей, хранения технической или питьевой воды, пищевых продуктов, химических и органических веществ, неорганических удобрений. В изотермических PBC хранят сжиженные газы, в емкостях-аккумуляторах — жидкие и вязкие среды с высокой температурой.
Характеристики резервуаров вертикальных стальных
Резервуары стальные сварные предназначены для наземного размещения. Максимальная плотность хранимого продукта не должна превышать 1015 кг/м3. Диапазон рабочих температур для корпуса емкости от -65°C до +180°C. В процессе эксплуатации давление внутри сварной емкости не должно превышать 2 МПа. Сейсмичность района, где будет устанавливаться емкость, не должна быть выше девяти баллов по MSK-64.
Виды и размеры, диаметр РВС резервуара
К наиболее распространенным относятся емкости ГОСТ З1385-2008. Это металлоконструкции со стационарной крышей, с понтоном либо с плавающей крышей. Их обозначают PBC, РВСП, РВСПК соответственно. Тип емкости РВС подбирается индивидуально в каждом конкретном случае исходя из климата района установки, общегодового числа циклов заполнения/опорожнения емкости, плотности рабочей среды. По регламенту ГОСТа 27751 емкости для хранения продуктов переработки нефти относятся к первому, повышенному уровню ответственных инженерных сооружений.
В зависимости от вместительности емкости бывают четырех классов опасности:
- Первый — резервуары, внутренний объем которых достигает 50000м3.
- Второй — сварные емкости вместительностью 20000-50000м3, а также конструкции, вмещающие 10000м3 и расположенные на берегах рек, водоемов или в черте города.
- Третий — металлические резервуары с объемом 1000-20000м3.
- Четвертый — сварные стальные емкости объемом до 1000м3.
Рекомендуемые справочные размеры емкостей РВС, РВСП, РВСПК приведены в таблице ниже
Вместительность, м3 |
Тип емкости | |||
PBC, РВСП |
РВСПК | |||
D, м |
Н, м |
D, м |
Н, м | |
100 |
4,72 |
6,02 |
— |
— |
200 |
6,64 |
— |
— | |
300 |
7,65 |
7,54 |
— |
— |
400 |
8,56 |
— |
— | |
700 |
10,47 |
9,06 |
— |
— |
1 000 |
11,97 |
12,45 |
8,95 | |
2 000 |
15,21 |
15,38 |
13,00 | |
3 000 |
19,06 |
17,55 | ||
5 000 |
22,87 |
22,34 | ||
20,98 |
15,08 | |||
10 000 |
28,55 |
17,94 |
28,15 |
18,23 |
34,23 |
12,01 |
34,52 |
12,45 | |
20 000 |
40,01 |
18,09 |
39,79 |
18,76 |
47,49 |
11,06 | |||
30 000 |
46,65 |
18,05 |
45,86 | |
40 000 |
56,93 |
56,99 | ||
50 000 |
61,74 |
60,47 | ||
10 0000 |
— |
— |
95,24 |
18,0 |
Особенности выбора
Выбор сварных емкостей осуществляется по ГОСТ 1510-84 и OCT предприятия, их использующего.
В таблице ниже указаны рекомендуемые типы емкостей сварных тип РВС с учетом их применения для хранения различных сред.
Характеристики среды |
Типы | |||
РBСПК |
РBСП |
PBC с ГО и УЛФ |
PBC без ГО и УЛФ | |
t вспышки до +55°C |
+ |
+ |
+ |
— |
t вспышки превышает +55°C |
— |
— |
— |
+ |
внутреннее давление до 26,6 кПа |
+ |
+ |
+ |
— |
внутреннее давление более 26,6 кПа |
— |
— |
— |
+ |
Внутреннее давление в закрытой емкости определяется заказчиком по ГОСТ 1756-2000. Вещества с температурой вспышки не более +55°C и давлением 26,6-9З,З кПа (при t хранения продукта) должны храниться в емкостях типа РВСПК, РВСП или PBC, оборудованных установкой улавливания легких фракций и газовой обвязкой. Это правило касается слива и хранения дизтоплива, нефти, бензина. Мазут, технические масла, смолы, пластовую воду допускается хранить в емкостях без ГО и УЛФ. Если в процессе эксплуатации потребуется аварийный сброс рабочей среды, тогда используют емкости, оснащенные дыхательными и предохранительными клапанами, без ГО И УЛФ.
Особенности конструкции резервуаров для темных и светлых нефтепродуктов, нефтехимии
Конструктивно сварная емкость состоит из следующих элементов — крыша, стенки, дно, опорные стойки, лестница, площадка обслуживания. Исходным материалом для изготовления резервуаров служат конструкционные, легированные, коррозионно стойкие и жаропрочные стали. Химический состав материалов соответствует ГОСТ З80-88, 5520-79, 1050-88, 454З-71, 5632-72. Толщина стенок и дна емкостей принимается по ГОСТу 19903- 74. Днища вертикальных резервуаров имеют коническую форму — уклон от центра или к центру. Стенки емкости, свариваемые из отдельных стальных листов, называются поясами. По способу монтажа поясов жесткости резервуары делятся на три вида:
- сварка поясов происходит ступенчато;
- листовая сталь приваривается встык;
- пояса изготавливаются телескопически.
Минимальная конструктивная толщина дна составляет 4,0 мм, толщина листовой стали для изготовления стенок зависит от диаметра корпуса.
Диаметр емкости, м |
Минимально допустимая толщина листовой стали, мм |
до 16,0 |
5,00 |
от 16,0 до 25,0 |
6,00 |
от 25,0 до 40,0 |
8,00 |
от 40,0 до 65,0 |
10,00 |
более 65,0 |
12,00 |
Резервуар типа PBC оснащаются кольцами, которые выполняют роль ребер жесткости.
Они монтируются в верхней части стенок внутри или снаружи. На кольцах не скапливается жидкость, происходит свободное движение жидкости выше и ниже высоты их установки. Каждая емкость оснащается люками-лазами с минимальным диаметром 600 мм. Их располагают в первом поясе стенок. Технологические отверстия в стенках или крышах обязательно усиливаются накладками. Усиливающие элементы не используются при установке патрубком диаметром менее 7,0 см при толщине металла на стенке до 6,0 мм. Толщина усиливающего элемента одинакова со стенкой. По запросу заказчика допускается усиление в месте монтажа патрубка при помощи дополнительного листа стали. Крыши сварных емкостей могут иметь разную конструкцию и форму. Основные виды это каркасные или бескаркасные, конической или сферической формы. Резервуары с однодечными крышами применяются для установки в местностях со снеговой нагрузкой до 250 кг/м2. Емкости с двудечными крышами могут использоваться без ограничений. Фланцы патрубков, устанавливаемых в крышах, изготавливаются по ГОСТу 12820-80, согласно стандарту рассчитаны на максимальное условное давление до 0,25 МПа. Крыши плавающего типа полностью соприкасаются с поверхностью рабочей среды, при этом внутрь не попадает снег и дождь. Их плавучесть обеспечивают герметичные короба. Для проверки их герметичности в их верхней части устанавливаются смотровые люки. В пустой емкости крыша стоит на опорах, которые закреплены на дне. Лестницы и площадки для обслуживания изготавливаются по ГОСТу 23120-2008. для изготовления ступенек используют листовую сталь с перфорацией, периодическим рифлением поверхности или листы ПВЛ.
Размеры маршевых лестниц для резервуаров:
- высота бортов ступеней 15 см;
- ширина лестницы от 70 см;
- глубина ступени от 20 см;
- высота ступенек 25 см.
Лестницы обязательно оснащаются поручнями, а при высоте более 9 м — промежуточными площадками. Защитные ограждения изготавливаются по ГОСТу 25772-83 и устанавливаются по всему периметру крыши. Высота перил 1,25 м, промежуток между опорными стойками 2,5 м. Площадки обслуживания и ступеньки лестниц выдерживают сосредоточенную нагрузку на участок 10x10 см в 4,5 килоНьютонов (458,9 кг). Ограждающие конструкции способны выдержать нагрузку до 0,9 килоНьютонов (91,8 кг), приложенную в любом направлении к любой точке перил.
Емкости вертикальные с дополнительной защитой
При эксплуатации сварных емкостей в сложных условиях, повышенном риске разгерметизации в конструкцию добавляют внутренний кожух. Емкости с защитными стенками повышают надежность и безопасность их использования при хранении химически активных сред. Оптимальное расстояние между наружной и внутренней стенкой 1 м 80 см. При этом высота защитной стенки не менее 80% от проектной высоты основного резервуара. Чтобы обеспечить доступ в межстенное пространство металлоконструкции оборудуются смотровыми люками. В этом случае устанавливается 2 лестницы — одна на внутреннем корпусе, вторая — на наружном. Чтобы сделать заказ или узнать подробнее о резервуарах вертикальных стальных PBC, позвоните по телефону, указанному на сайте или напишите нам на электронный адрес. Наши менеджеры свяжутся с вами в самое ближайшее время, расскажут об условиях оплаты и доставки, ответят на все интересующие вопросы.
Резервуары вертикальные стальные РВС от производителя МеталлЭнергоХолдинг
