Клапан предохранительный
Клапан предохранительный от производителя ГК «МеталлЭнергоХолдинг»
Группа Компаний «МеталлЭнергоХолдинг» предлагает к продаже угловые предохранительные клапаны рычажного типа серии 17с28нж диаметром условного прохода 50 и 80 мм. Их устанавливают в качестве защитного устройства, способного сбрасывать избыток рабочей среды при повышении давления выше допустимого. Предохранительные клапаны могут быть установлены на паровые и водогрейные котлы, сосуды, работающие под давлением, и распределительные гребенки трубопроводных систем. Конструкция и технические характеристики соответствуют требованиям ГОСТ 12.2.085-2017.

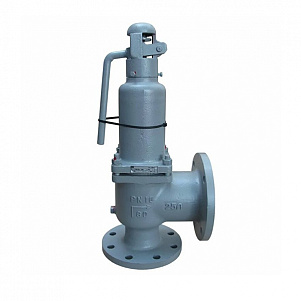

Конструкция клапана предохранительного:
- литой корпус с соединительным фланцем и седлом под посадку запорного диска;
- съемная защитная корзина (крышка) с фланцевым сбросным патрубком и установленной внутри пружиной;
- прижимной дисковый затвор с вертикальным штоком;
- рычажный механизм для ручного подъема клапана во время проверки его работоспособности и периодической продувки;
- резьбовая втулка с гайкой (регулировочного винта) для настройки рабочего давления.
Принцип работы предохранительной клапанной арматуры с ручным подрывом
В процессе работы зажатая пружина прижимает запирающий элемент к седлу корпуса и не пропускает газ или жидкость до того момента, пока давление не превысит силу ее натяжения. После этого происходит сброс жидкости, пара или газа в дренажную линию или атмосферу. Таким образом, срабатывание клапана 17с28нж происходит в автоматическом режиме без использования внешних приводов.
Характеристики клапанов 17с28нж
|
Параметр
|
Диаметр условного прохода, мм
|
|
|
50
|
80
|
|
|
Монтажная длина, мм
|
130
|
150
|
|
Высота от плоскости фланца, мм
|
417
|
520
|
|
Ду сбросного патрубка, мм
|
80
|
100
|
|
Площадь сечения пропускного седла, мм²
|
491
|
1256
|
|
Высота подъема штока с клапаном, мм
|
8
|
13
|
|
Масса, кг.
|
17,5
|
26,5
|
|
Допустимая протечка, см³/мин
|
1
|
2
|
|
Рабочее давление, кг/см² (МПа)
|
16 (1,6)
|
|
|
Температура рабочей среды, °C
|
от -40 до +425
|
|
Применение клапана предохранительного вида
Клапана серии 17с28нж входят в категорию предохранительной запорной арматуры прямого действия. Выход рабочей среды осуществляется через подъемный запирающий золотник дискового типа. При открывании затвора жидкость, пар или газообразная среда проходит через корпус и по угловому примыкающему каналу сбрасывается в атмосферу или дренаж. Пружина упирается в верхнюю часть крышки и давит на запирающий диск. Давление прижимающей пружины можно регулировать путем вкручивания или выкручивания регулировочного винта. Для защиты пружины от воздействия высоких температур, внутри корзины установлена перегородка.
Уплотнительных материалов на седле и клапане нет. Герметичность затвора обеспечивается притиркой металла по металлу. Окончательное положение кольца на седле устанавливается при испытании на герметичность затвора в зависимости от рабочего давления и фиксируется стопорным болтом.
Для проверки работоспособности и периодической продувки клапану внешний рычаг необходимо поднять вверх. После освобождения рычага от воздействия клапан закроется автоматически. Периодичность проверки производится в соответствии с нормативными документами по технике безопасности.
Купить клапан предохранительный по выгодной цене
Вы можете связаться с менеджером ГК «МеталлЭнергоХолдинг» онлайн, по телефону +7 (42622) 721-37 или e-mail 79@zakaz-met.ru, чтобы купить клапан предохранительный. Действует доставка арматуры.
