Переход стальной

Переход 32х3.2-20х2.8 ВГП оцинкованный
Переход 32х3.2-20х2.8 ВГП оцинкованный
Цена от: 56
Переход К-108х4-57х3 Ст20
Переход К-108х4-57х3 Ст20
Переход К-108х6-76х5 09Г2С
Переход К-108х6-76х5 09Г2С
Переход К-133х5-108х4 Ст20
Переход К-133х5-108х4 Ст20
Переход К-159х4.5-108х4 Ст20
Переход К-159х4.5-108х4 Ст20
Переход К-219х6-57х3 Ст20
Переход К-219х6-57х3 Ст20
Переход К-219х6-76х3.5 Ст20
Переход К-219х6-76х3.5 Ст20
Переход К-325х8-273х7 Ст20
Переход К-325х8-273х7 Ст20
Переход К-57х3-38х2 Ст20
Переход К-57х3-38х2 Ст20
Переход К-57х3.5-32х2 Ст20
Переход К-57х3.5-32х2 Ст20
Переход К-76х3.5-45х2.5 Ст20
Переход К-76х3.5-45х2.5 Ст20
Переход К-76х4-57х4 Ст20
Переход К-76х4-57х4 Ст20
Переход К-89х3.5-45х2.5 Ст20
Переход К-89х3.5-45х2.5 Ст20
Переход К-89х3.5-57х3 Ст20
Переход К-89х3.5-57х3 Ст20
Переход К-89х6-57х4 Ст20
Переход К-89х6-57х4 Ст20
Переход ПС 820х9-720х9 17Г1С ОСТ 34 10.753-97
Переход ПС 820х9-720х9 17Г1С ОСТ 34 10.753-97
Переход 108х4-57х3 ГОСТ 17378-2001
Переход 108х4-57х3 ГОСТ 17378-2001
Цена от: 322
Переход 108х4-76х3.5 ГОСТ 17378-2001
Переход 108х4-76х3.5 ГОСТ 17378-2001
Цена от: 97
Переход 108х4-89х3.5 ГОСТ 17378-2001
Переход 108х4-89х3.5 ГОСТ 17378-2001
Цена от: 100
Переход 114х4-89х3.5 ГОСТ 17378-2001
Переход 114х4-89х3.5 ГОСТ 17378-2001
Цена от: 107
Переход 133х4-89х3.5 ГОСТ 17378-2001
Переход 133х4-89х3.5 ГОСТ 17378-2001
Цена от: 136
Переход 133х5-108х4 ГОСТ 17378-2001
Переход 133х5-108х4 ГОСТ 17378-2001
Цена от: 147
Переход 133х5-76х3.5 ГОСТ 17378-2001
Переход 133х5-76х3.5 ГОСТ 17378-2001
Переход 159х4.5-108х4 ГОСТ 17378-2001
Переход 159х4.5-108х4 ГОСТ 17378-2001
Цена от: 244
Переход 159х4.5-133х4 ГОСТ 17378-2001
Переход 159х4.5-133х4 ГОСТ 17378-2001
Цена от: 214
Переход 159х4.5-57х3 ГОСТ 17378-2001
Переход 159х4.5-57х3 ГОСТ 17378-2001
Цена от: 187
Переход 159х4.5-76х3.5 ГОСТ 17378-2001
Переход 159х4.5-76х3.5 ГОСТ 17378-2001
Цена от: 191
Переход 159х4.5-89х3.5 ГОСТ 17378-2001
Переход 159х4.5-89х3.5 ГОСТ 17378-2001
Цена от: 245
Переход 219х6-108х4 ГОСТ 17378-2001
Переход 219х6-108х4 ГОСТ 17378-2001
Цена от: 410
Переход 219х6-133х4 ГОСТ 17378-2001
Переход 219х6-133х4 ГОСТ 17378-2001
Цена от: 408
Переходы трубопроводов

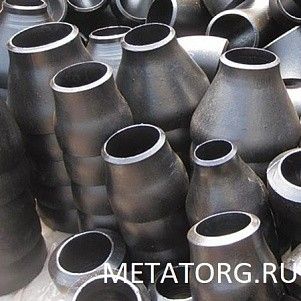

Переход стальной – это металлический элемент трубопровода.

Соединяет трубы разных диаметров в общую конструкцию. Обеспечивает возможность рабочему веществу плавно перейти из трубы с одной пропускной способностью в другую. Устанавливается с целью сужения или расширения трубопровода. Позволяет соединить трубы, находящиеся в разных плоскостях. Сортамент ГК МеталлЭнергоХолдинг предлагает стальные переходы в широком сортаменте.

В наличии концентрические переходы следующих размеров:

Входной диаметр, мм

Выходной диаметр, мм

Длина, мм

26,9

21,3

38

33,7

21,3; 26,9

51

42,4

21,3; 26,9; 33,7

51

48,3

26,9; 33,7; 42,4

64

60,3

33,7; 42,4; 48,3

76

76,1

42,4; 48,3; 60,3

89

88,9

48,3; 60,3; 76,1

89

114,3

60,3; 76,1; 88,9

102

139,7

76,1; 88,9; 114,3

127

168,3

88,9; 114,3; 139,7

140

219,1

114,3; 139,7; 168,3

152

273

139,7; 168,3; 219,1

178

323,9

168,3; 219,1; 273

203

355,6

219,1; 273; 323,9

330

406,4

273; 323,9; 355,6

356

457

323,9; 355,6; 406,4

381

508

355,6; 406,4; 347

508

610

406,4; 457; 508

508

711

457; 508; 610

610

813

508; 610; 711

610

914

610; 711; 813

610

1016

711; 813; 914

610

Вес концентрических переходов находится в пределах 0,05-94 кг.

Предлагаются также эксцентрические переходы. Их размеры:

  • входной диаметр 38-530 мм;

  • выходной диаметр 25-426 мм;

  • длина 30-300 мм;

  • вес 0,1-94 кг.

В наличии весь спектр переходов для трубы ГОСТ 17378-2001

Конструкционные особенности В соответствии с нормами ГОСТ 17378-2001, 17380-83 стальной переход имеет два основных вида. Рассмотрим их детальнее:

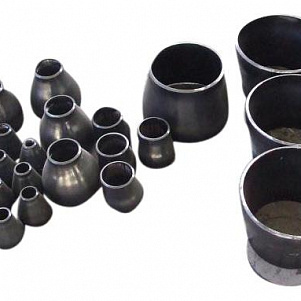

  • Концентрический переход – это элемент трубопровода, обеспечивающий сужение или расширение пропускной способности трубопровода. Используется в горизонтальной, вертикальной плоскости.

  • Эксцентрический переход – это составляющая трубопровода, позволяющая плавно изменить диаметр трубопровода. Устанавливается в горизонтальном трубопроводе.

Каждый из указанных вариантов имеет свои технологические параметры. Способ изготовления

Существует два способа производства стальных переходов.

Они отличаются масштабностью, рентабельностью продукции:

  • В промышленном масштабе применяется литьё или штамповка. Это позволяет в короткий промежуток времени произвести большое количество изделий с одинаковыми техническими параметрами.

  • При помощи ручного труда изготавливаются единичные экземпляры товара. Применяется механическая обработка при помощи токарных станков. Этот метод позволяет изготовить продукт с необходимыми техническими параметрами под конкретный трубопровод.

Оба способа имеют свою особенности, преимущества и недостатки. Технологические особенности Стальные переходы используются в разных климатических условиях, через них транспортируются жидкости с разной агрессивной средой. В связи с этим металлические элементы изготавливаются из черных или нержавеющих металлических сплавов. Применяется специальное антикоррозионное покрытие.

ГОСТ 17378-2001 предъявляет к соединительным переходам следующие требования:

  • для их изготовления используются углеродистые и высоколегированные сплавы 20, 09Г2С, 15Х5М, 12Х18Н10Т;

  • при транспортировке пара, горячей воды используется продукция, выполненная из листовой стали;

  • толщина металла от 2 до 28 мм;

  • конструкция должна выдерживать внутреннее давление до 16 МПа;

  • рабочий диапазон температурного режима от –70 до +450°С;

  • не допускается наличие механических повреждений.

Технические параметры перехода должны соответствовать параметрам трубопровода, либо превышать их. В противном случае установка таких элементов не допустима. Применение Стальные переходы используются в разных отраслях промышленности.

Переходы устанавливаются в трубопроводах:

  • химической;

  • энергетической;

  • нефтегазовой промышленности.

С их помощью конструируют водопроводы, газопроводы, нефтепроводы. Транспортируют другие рабочие жидкости внутри производственных предприятий. Элементы переходов встречаются в домашних водопроводах, в сельском хозяйстве. Маркировка На внешней поверхности каждого изделия с помощью краски отмечается условное обозначение детали, марка изготовителя, № партии. Упаковка Согласно ГОСТ на упаковке=у стальных переходов предъявляются жесткие требования. К ним относятся:

  • Изделия с внешним диаметром до 89 мм связываются проволокой в увязки. Упаковываются в ящики, оберегающие продукцию от механического повреждения. Нужно обеспечить их сохранность при погрузке, выгрузке, транспортировке и хранении.

  • Изделия с внешним диаметром более 89 мм могут перевозиться без упаковки.

По требованию клиента упаковка может иметь другой вид. Хранится продукция в закрытом проветриваемом помещении. Используемые сплавы не опасны для человека, окружающей среды. Товар может перевозиться всеми видами транспорта. ГК МеталлЭнергоХолдинг предлагает стальные переходы любых размеров. Продукция сертифицирована, соответствует заявленным характеристикам, требованиям технической документации. Поставим партии товара любым объёмом во все регионы РФ. Бесплатная доставка к ближайшему терминалу перевозчика. Для оптовых покупателей, постоянных клиентов предусмотрены скидки, бонусы. Подробности у менеджера.
